说明

UPD360是一款高度集成的小型USB Type-C/PD控制器，兼容USB Type-C^® 规范和USB电源传输规范v.2.0。UPD360提供电缆检测和定向，并与合作伙伴USB Type-C/PD设备实现基带通信。UPD360可以用作独立充电器，也可以用作外部MCU/SoC的配套供电控制器，使用集成的I²C/SPI接口。

UPD360集成了两个带Rp/Rd开关的VCONN FET，这是一个端口功率控制器，支持VBUS上高达5V/3A的电压，并具有过电流和过电压检测功能。该设备还支持备用模式，如DisplayPort和HDMI。在配套模式中，软件堆栈在外部MCU/SoC中执行，以支持DRP模式、功率配置文件和备用模式功能。

UPD360针对消费者（笔记本、显示器、扩展底座）和工业（销售点系统、打印机）细分市场的广泛应用。

特性

•适用于5V/3A应用的独立充电器控制器

•带集线器/SoC的配套PD控制器，适用于5V/3A应用

•USB Power Delivery 2.0兼容MAC

•USB Type-C™（1）连接器支持，带连接检测和控制

•USB Type-C™替代模式支持，包括DP和HDMI

•双重角色权力（DRP）和角色交换支持

•集成模拟块可减少BOM和占地面积

•具有Rp/Rd开关的VCONN FET

•死电池Rd端接

•Vbus过电流条件下的电流检测

•Vbus过电压条件下的电压检测

•集成5V/3A端口电源控制器（PPC）

•在VBUS上支持高达5V/3A

•分别提供500mA、900mA、1.5A和3.0A

•USB Type-C™规格

•集成3.3V电源开关

•提供无电电池支持

•在VBUS和Main+3.3V之间自动切换

•USB电源传输MAC

•符合USB供电规范2.0版

•电力传输分组帧

•CRC检查/生成

•4B/5B编码/解码

•BMC编码/解码

•PD帧的EOP/SOP生成

•SOP检测和SOP头处理

•独立的RX/TX FIFO

•GoodCRC消息的自动生成

•自动重试生成

•错误处理

•通过睡眠状态支持低待机功率

•USB Type-C电缆检测逻辑

•自动电缆连接和方向检测

•根据检测到的方向将基带通信路由到相应的CC引脚

•有源电缆的VCONN电源控制

•可配置的面向下游端口（DFP）和面向上游端口（UFP）模式

•充电电流能力检测

•调试附件模式、音频适配器附件模式的检测

•+1.8V I2C（1 MHz）接口支持通过配套CPU/SoC进行通信和配置

•DisplayPort的备用模式支持

•电源和I/O

•集成1.8V电压调节器

•最多16个可配置通用I/O引脚

•软件C库

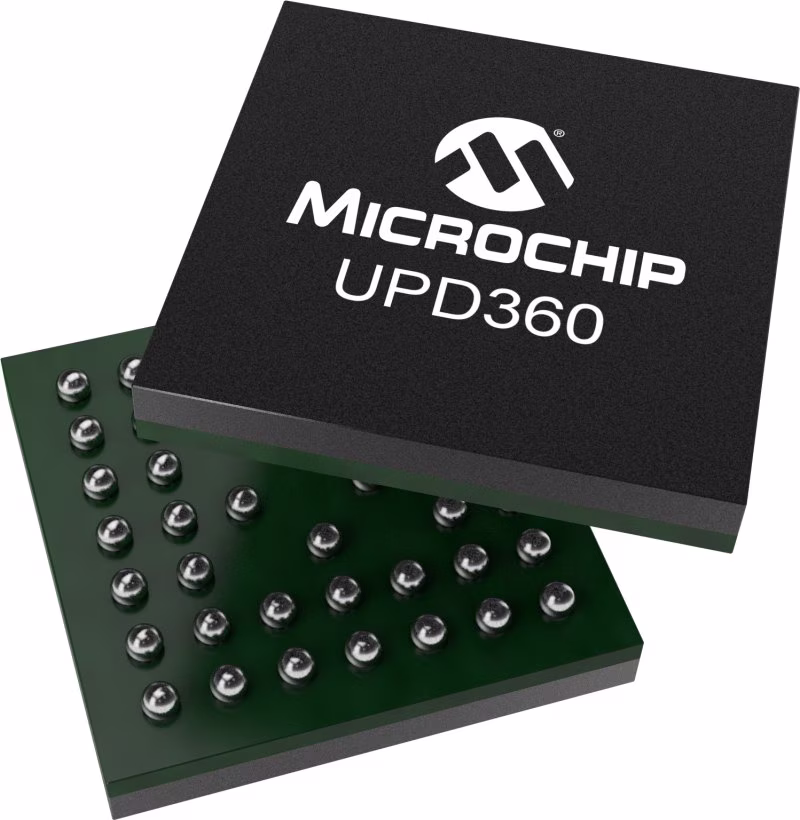

•小型4 x 4 mm 44-WFBGA封装
