说明

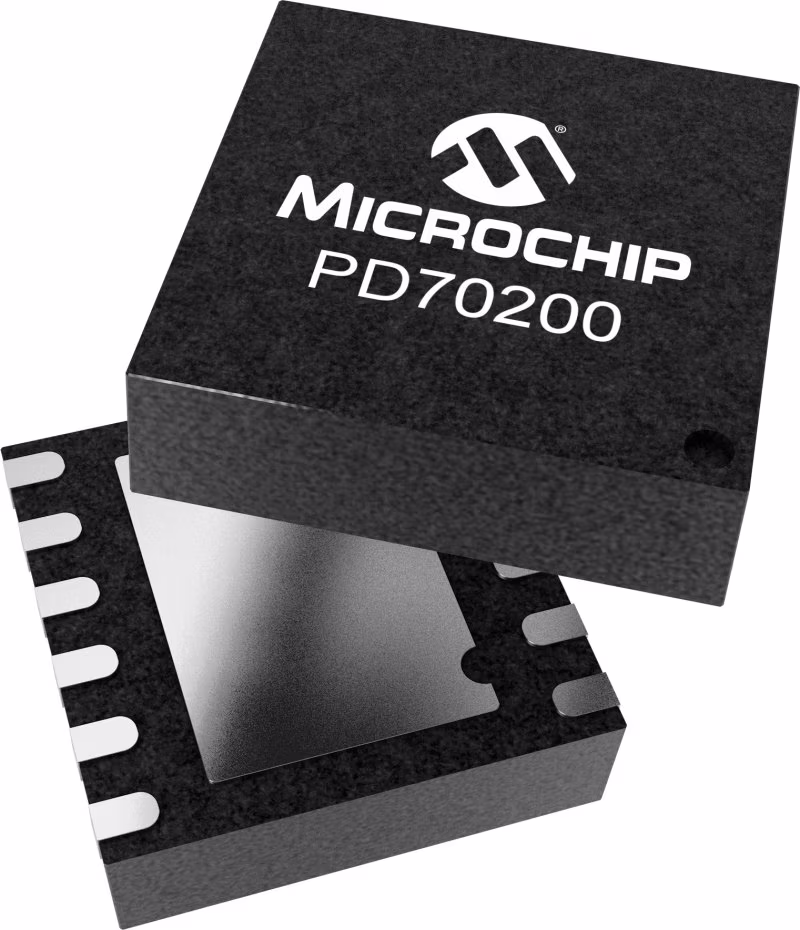

PD70200设备是Microchip系列以太网供电设备（PoE）的一部分。该设备在单个12引脚封装中传输集成电源和模拟数据。它被用于PD，从而使下一代网络设备能够通过同一根电缆共享电源和数据。Microchip的新PD系列为符合IEEE 802.3af和IEEE 802.3at标准的任何PD应用程序以及4对额外电源应用程序提供了解决方案。IC系列的组件可用于室内和室外应用。该设备系列符合所有PD侧标准，例如：

• 检测分类
• 带浪涌限流器和过电流保护的集成隔离开关
• 两事件分类识别和AT标志生成

此外，这些设备具有用于DC/DC输入电容器的放电机制，确保在短时间内断开RJ-45插头并重新连接的情况下快速重新检测能力。PD70200 IC设计专门支持IEEE 802.3at Type 2标准，包括两个事件分类检测，使PD能够区分连接的电源设备（PSE）是基于IEEE 802.3at还是基于IEEE 802.3 af。PD70200集成电路设计用于支持需要更高功率的PD的4对应用。

使用Microchip MPLAB启动PoE PD电源设计^®模拟设计器。

特性

• 设计用于支持IEEE 802.3at类型2标准
• PD检测和可编程分类签名
• 两个事件分类标志
• 检测后特征电阻器断开
• 集成0.6O隔离开关和浪涌限流器
• 单块PD70200集成电路支持4对线，最高支持48W
• 支持4对线，支持两个PD70200集成电路，最高96W
• 检测期间偏移电流小于10µA
• 单直流电压输入（37V−57V）
• 工作温度范围广：-40°C至85°C
• 片上热保护
• 12引脚3毫米4毫米封装
• MSL3，符合RoHS
