说明

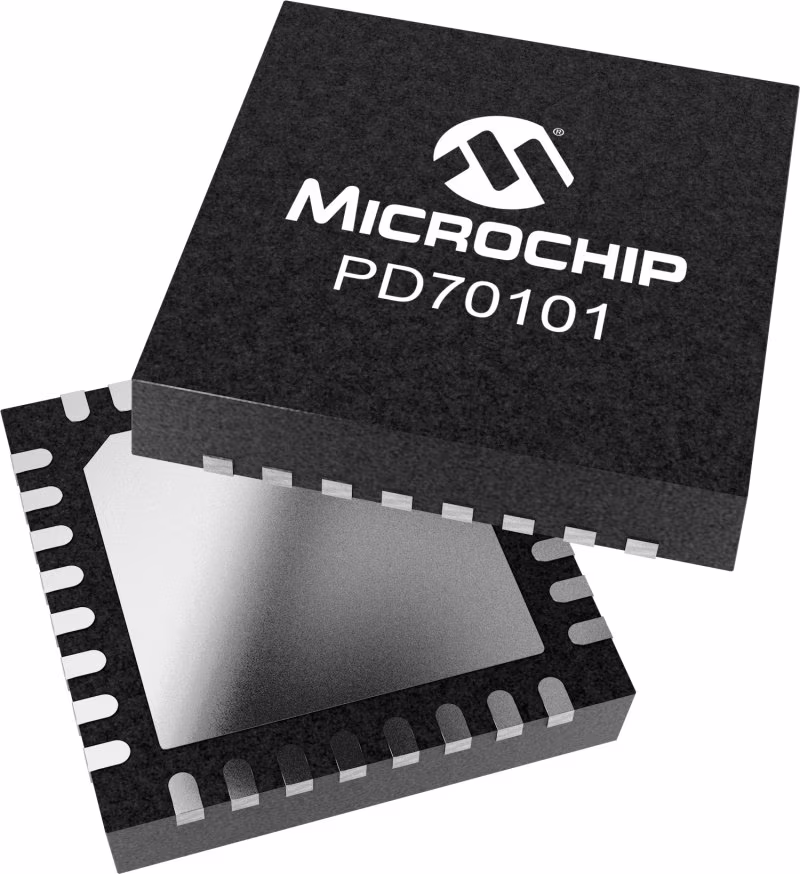

PD70101是用于IEEE 802.3af应用中的DC-DC转换器的集成供电设备（PD）接口和PWM控制器。PD70101可用于IEEE 802.3af 1型应用。该设备具有几个旨在提高效率和可靠性的功能：

• 电容器
• 闸门驱动器
• 峰值电流模式控制
• 最大工作循环
• 软启动电路
• 低压保护警告和监测

使用Microchip MPLAB启动PoE PD电源设计^®模拟设计器。

特性

• 符合IEEE 802.3af类型1
• 检测过程中的偏移电流小于10µA（典型）
• 检测到特征电阻器断开
• 使用单个电阻器的可编程分类设置
• 集成0.6欧姆隔离MOSFET开关，带浪涌电流限制
• 断电DC-DC输入电容器放电
• 100kHz至500kHz可调DC-DC开关频率
• DC-DC频率可以与外部时钟同步
• 支持低功率模式操作以提高效率
• 高达50%的工作循环
• 软启动电路控制输出电压上升时间
• 用于高效同步整流或有源箝位的两个异相驱动器级
• PoE端口输入UVLO，具有可编程阈值和滞后
• 简化非隔离降压转换器的内部差分放大器
• 过载和短路保护
• 32引脚，5mm？5mm QFN
• MSL3，符合RoHS

参数
