Microchip微芯 PD70210 产品介绍

2026-04-14 0次

说明

PD70210设备是用于PoE应用中的受电设备的高级受电设备（PD）接口控制器（前端IC）。它支持IEEE 802.3af、IEEE 802at、HDBaseT和通用的2对或4对配置。PD70210设备包括支持2、3、4和6事件分类的高级分类块。使用SUPP_Sx引脚，它们还可以识别四对电缆中的哪一对实际接收电源，并生成适当的标志。该IC具有一个内部泄放器，用于快速释放DCâDC转换器的输入电容器，以确保在以太网电缆突然取出并重新插入RJ-45时快速重新检测和端口通电。

使用Microchip MPLAB启动PoE PD电源设计^Â®模拟设计器。

特性

支持IEEE 802.3af/at，HDBaseT，具有2对或4对配置
PD检测和可编程分类
2、3、4和6事件分类
集成0.3O隔离（串联）FET
冲击电流限制
检测期间偏移电流小于5µA

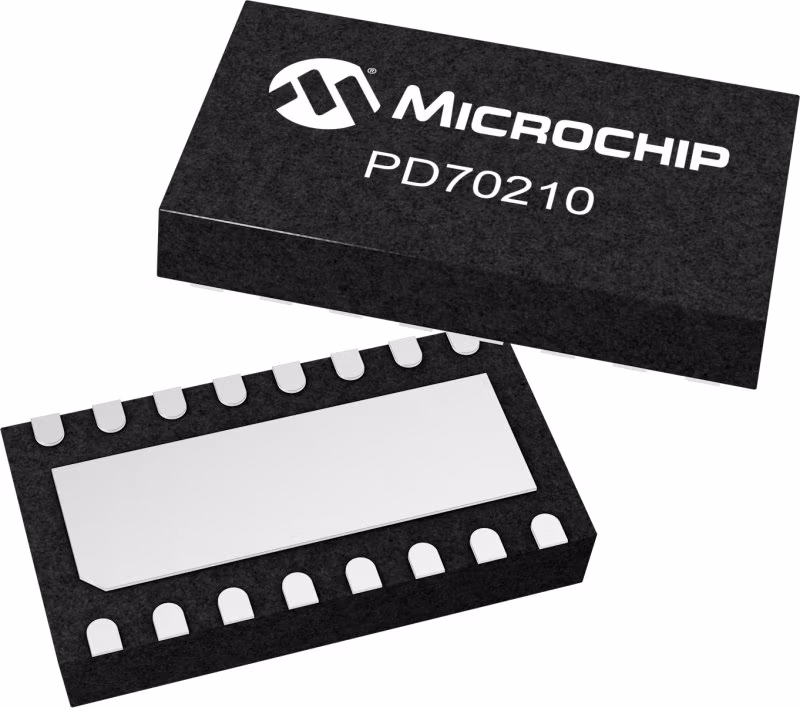

无铅DFN-16/QFN-38封装
16针，5？4mm MLPD
MSL3，符合RoHS

参数

类型	描述
Product Type	PD IC
Standards Supported	IEEE 802.3af, IEEE 802.3at, dual-IEEE 802.3at, PoH
IC Type	PD front end
POE Type	AT Type 2 / PoH
PoE Class	1-4
Output Power	95W
Maximum Current	2A
Maximum Channel Resistance	0.3 Ohm
Operating Temperature (C)	–40 to 85
Temperature Grade	Industrial
Integrated PWM Controller	No
