说明

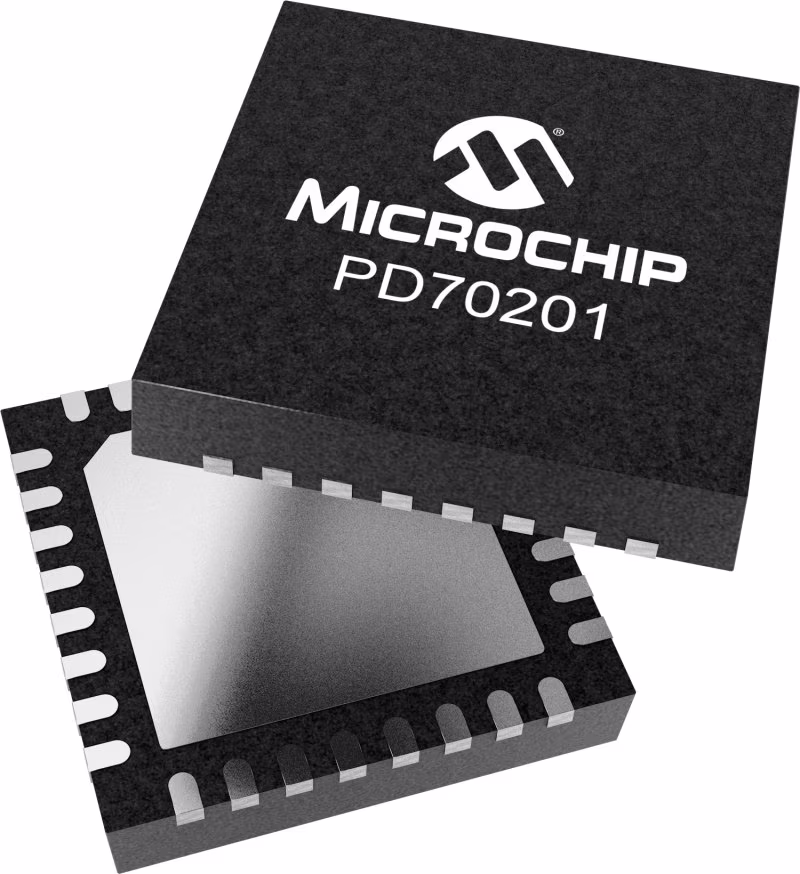

PD70201是用于IEEE 802.3at 2型应用的DC-DC转换器的集成供电设备（PD）接口和PWM控制器。PD70201可用于IEEE 802.3af、IEEE 802.3at应用。单个PD70201可用于4对应用，其功耗高达47.7W。该设备具有几个旨在提高效率和可靠性的功能：

•检测和分类

•电容器

•闸门驱动器

•峰值电流模式控制

•最大工作循环

•软启动电路

•低压保护警告和监测

使用Microchip MPLAB启动PoE PD电源设计^®模拟设计器。

特性

• 符合IEEE 802.3at类型2
• 使用单个IC支持高达48W的4对应用
• 两个事件分类标志
• 检测期间小于10µA（典型）偏移电流
• 检测到特征电阻器断开
• 使用单个电阻器的可编程分类设置
• 集成0.6欧姆隔离MOSFET开关，带浪涌电流限制
• 断电DC-DC输入电容器放电
• 100kHz至500kHz可调DC-DC开关频率
• DC-DC频率可以与外部时钟同步
• 支持低功率模式操作以提高效率
• 高达50%的工作循环
• 软启动电路控制输出电压上升时间
• 用于高效同步整流或有源箝位的两个异相驱动器级
• PoE端口输入UVLO，具有可编程阈值和滞后
• 简化非隔离降压转换器的内部差分放大器
