说明

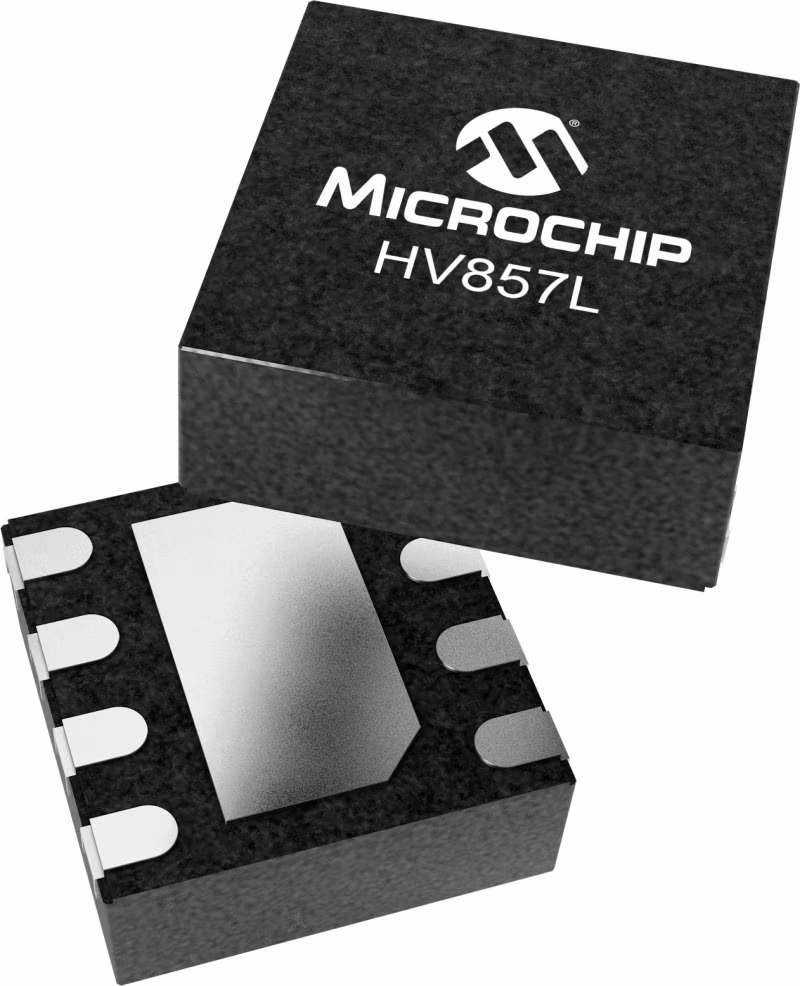

HV857L是一款低噪声、高电压驱动器，设计用于驱动高达5平方英寸的电致发光（EL）灯。它是EL灯驱动器HV857的低噪声版本。输入电源电压范围为1.8V至5.0V。该器件使用单个电感器和最少数量的无源元件。施加在EL灯上的标称调节输出电压为±95V。通过将RSW Osc上的电阻器连接到VDD/地，可以启用/禁用芯片。HV857L具有两个内部振荡器、一个开关MOSFET和一个高压EL灯驱动器。开关MOSFET的频率由连接在RSW Osc引脚和电源引脚VDD之间的外部电阻器设置。EL灯驱动器频率由连接在REL-Osc和VDD引脚之间的外部电阻器设置。外部电感器连接在LX和VDD引脚之间，或用于分流电源应用的VIN之间。一个0.003-0.1F的电容器连接在CS和地之间。EL灯连接在VA和VB引脚之间。开关MOSFET对外部电感器充电，并将其放电到CS处的电容器中。CS处的电压将开始增加。一旦CS处的电压达到95V的标称值，则开关MOSFET被关断以节省功率。输出VA和VB被配置为H桥，并在相反的状态下切换，以在EL灯上实现±95V。
特性
- 声音降噪
- 190 VPP输出电压，亮度更高
- 单电池锂离子兼容
- 150nA关断电流
- 宽输入电压范围1.8V至5.0V
- 单独可调的灯和转换器频率
- 输出电压调节
- 分流供应能力
参数
类型 | 描述 |
Type | Single Lamp Driver |
Input Voltage Low (V) | 1.8 |
Input Voltage High (V) | 5 |
Nominal Output Voltage (V) | ±95 |
Max Switch Resistance (Ω) | 6.0 |
Output Regulation | Yes |
Max Lamp Size per Device (in2) | 5.0 |
Package | DFN-8, MSOP-8 |
Product Type | Single Lamp Drivers |
Operating Iq (µA) | 0 |
Frequency(EL, Typical) | 175Hz - 235Hz |
Oja (C/W) | 37, 171 |
VOUT | 190 |
