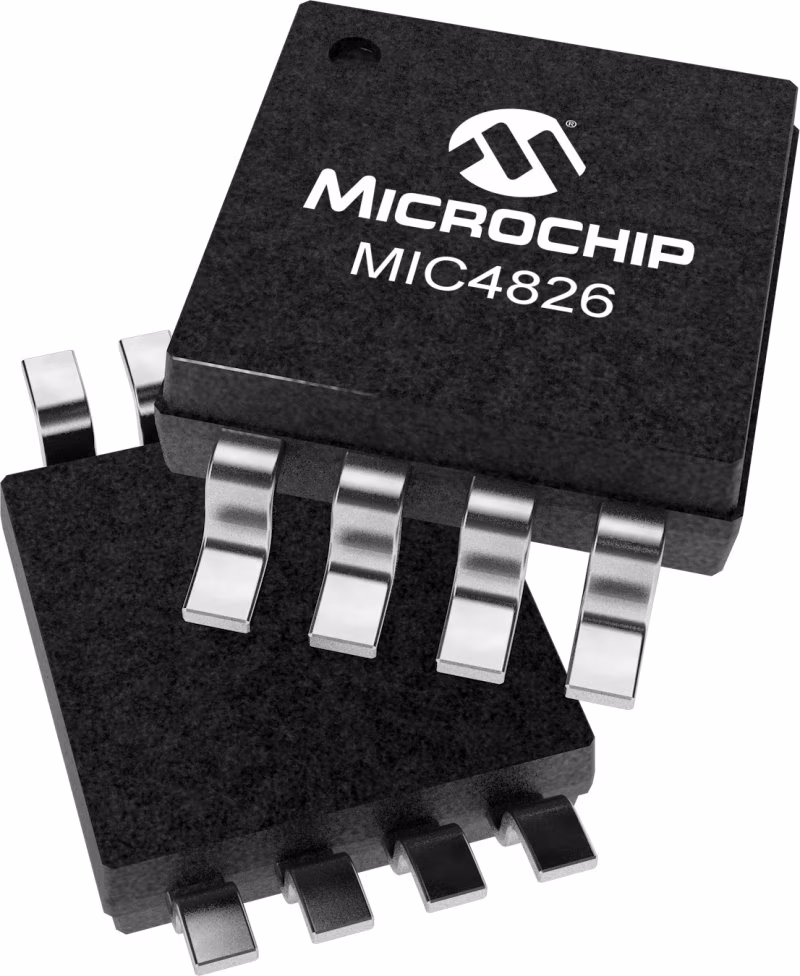

Microchip微芯 MIC4826 产品介绍
2026-04-14
0次
说明
Micrel的MIC4826是一种高输出电压的直流-交流转换器，设计用于驱动电致发光（EL）灯。该设备的输入电压范围为1.8V至5.5V，适用于单电池锂离子和2-或3-电池碱性/NiCad/NiMH电池应用。MIC4826将低电压DC输入转换为驱动EL灯的160VPP AC输出信号。MIC4826由两级组成：升压级和H桥灯驱动器级。升压级将输入电压升压至+80V。H桥级然后交替地将+80V输出切换到EL灯的每个端子，从而产生160VPP AC信号来驱动EL灯并产生光。MIC4826具有用于升压级和H桥级的独立振荡器。外部电阻器独立设置每一级的工作频率。这种灵活性允许EL灯电路被优化以获得最大的效率和亮度。MIC4826使用单个电感器和最少数量的外部组件，是便携式、空间敏感应用的理想选择。MIC4826采用8引脚MSOP封装，环境温度范围为-40°C至+85°C
特性
- 1.8V至5.5V直流输入电压
- 160VPP调节交流输出波形
- 独立可调EL灯频率
- 独立可调升压转换器频率
- 0.1µA关断电流
参数
类型 | 描述 |
Type | Single Lamp Driver |
Input Voltage Low (V) | 1.8 |
Input Voltage High (V) | 5.5 |
Nominal Output Voltage (V) | ±80 |
Max Switch Resistance (Ω) | 7.0 |
Output Regulation | Yes |
Max Lamp Size per Device (in2) | 3.0 |
Package | 8/MSOP |
Product Type | Electroluminescent Drivers |
Operating Iq (µA) | 0 |
Frequency(EL, Typical) | 285Hz-435Hz |
Oja (C/W) | 206 |
VOUT | 160 |
