说明

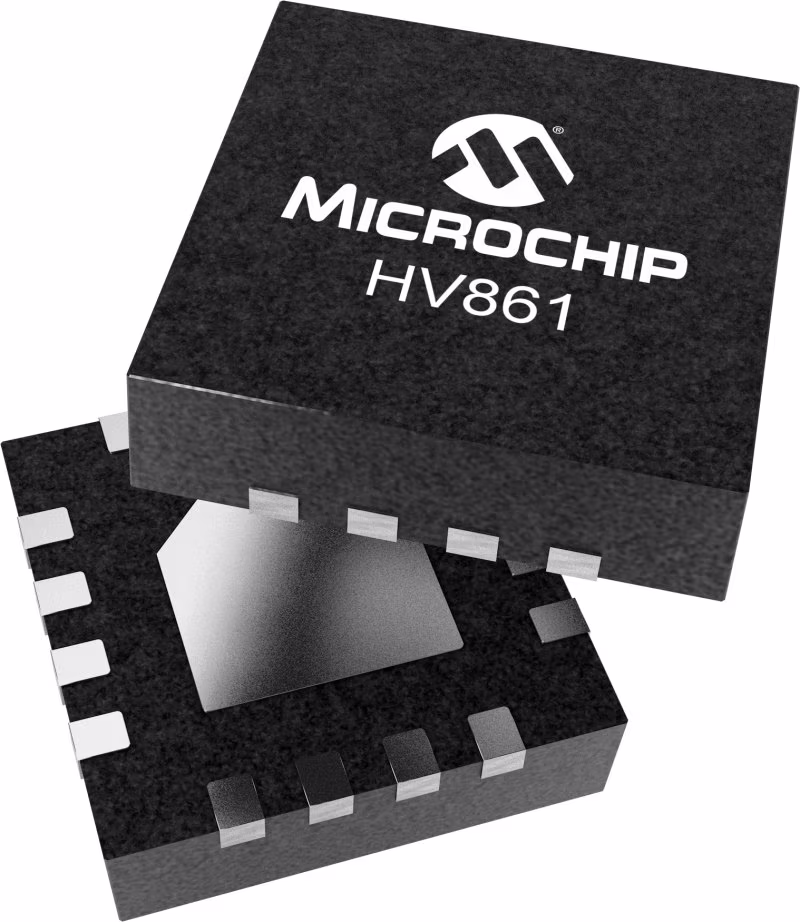

HV861是一款低噪声、可调光、高电压的双EL灯驱动器，设计用于驱动两个总面积为5.0平方英寸的电致发光（EL）灯。输入电源电压范围为2.5V至4.5V。启用输入逻辑高电平可以低至1.5V，这允许逻辑接口从典型的1.8V电源运行。该设备旨在最大限度地减少EL灯发出的声音噪音。该器件使用单个电感器和最少数量的无源元件。使用内部参考电压，调节后的输出电压为90V的标称值。因此，EL灯将看到±90V。两个EL灯可以使用两个CMOS逻辑输入EN1和EN2打开和关闭。当EN1和EN2都处于逻辑低时，驱动器被禁用。HV861具有两个内部振荡器、一个开关MOSFET和两个高压EL灯驱动器H桥。每个驱动器都有自己的半桥公共输出COM1和COM2，这大大减少了EL灯看到的直流偏移。开关MOSFET的频率由连接在RSW Osc引脚和电源引脚VDD之间的外部电阻器设置。EL灯驱动器频率由连接在REL-Osc引脚和VDD引脚之间的外部电阻器设置。外部电感器连接在LX和VDD引脚或VIN之间，用于分流电源应用。根据EL灯的尺寸，在CS和地之间连接一个1.0nF到10.0nF的电容器。当开关MOSFET对外部电感器充电并将其放电到CS处的电容器中时，CS处的电压将开始增加。一旦CS处的电压达到90V的标称值，则开关MOSFET被关断以节省功率。EL灯调光可以通过将PWM逻辑信号施加到PWM引脚来实现。EL灯亮度将与PWM占空比成反比。HV861还可以缓慢地打开/关闭EL灯，从而呈现渐变开/关的外观。

特性

• 可调输出调节，用于调光
• 灯的淡入/淡出功能
• 低可听噪声
• 180VPP输出电压，亮度更高
• 1.5V使能输入逻辑高
• 单电池锂离子兼容
• 一个微型电感器为两盏灯供电
• 单独可调的灯和转换器频率
• 分流供应能力
• 16引脚QFN封装
