说明

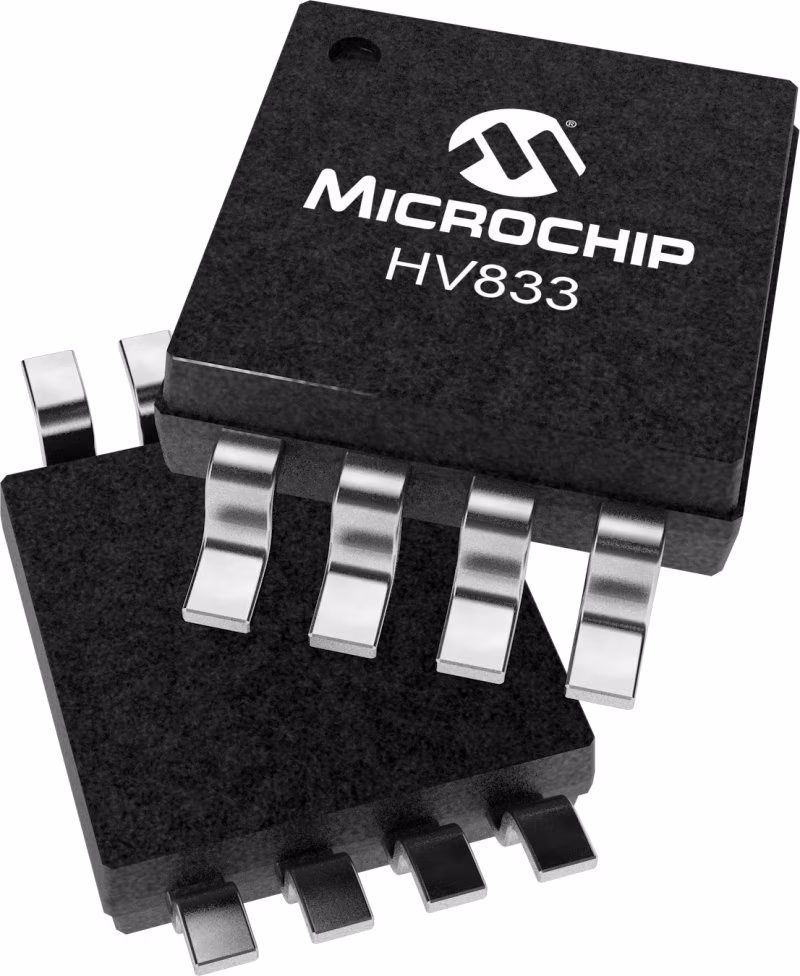

HV833是一种高压驱动器，设计用于驱动高达35nF（10-12in2）的EL灯。输入电源电压范围为1.8至6.5V。该器件使用单个电感器和最少数量的无源元件。施加在EL灯上的标称调节输出电压为±90V。可以通过在RSW Osc引脚和VDD/GND引脚之间连接电阻器来启用/禁用芯片。HV833具有两个内部振荡器、一个开关MOSFET和一个高压EL灯驱动器。开关MOSFET的频率由连接在RSW Osc引脚和VDD电源引脚之间的外部电阻器设置。EL灯驱动器频率由连接在REL-Osc引脚和VDD引脚之间的外部电阻器设置。外部电感器连接在LX引脚和VDD或VIN引脚之间。在CS引脚和GND引脚之间连接了一个0.003-0.1µF的电容器。EL灯连接在VA引脚和VB引脚之间。开关MOSFET对外部电感器充电，并将其放电到CS处的电容器中。CS处的电压将开始增加。一旦CS处的电压达到90V的标称值，则开关MOSFET被关断以节省功率。输出VA和VB被配置为H桥，并且在相反的状态下切换以在EL灯上实现180V的峰间电压。

特性

• 1.8至6.5V工作电源电压
• 直流-交流转换
• 单独可调的灯和转换器频率
• 输出电压调节
• 启用/禁用功能
• 获得专利的高效输出定时
• <100nA关闭电流
• 分流供应能力
• LCD背光
