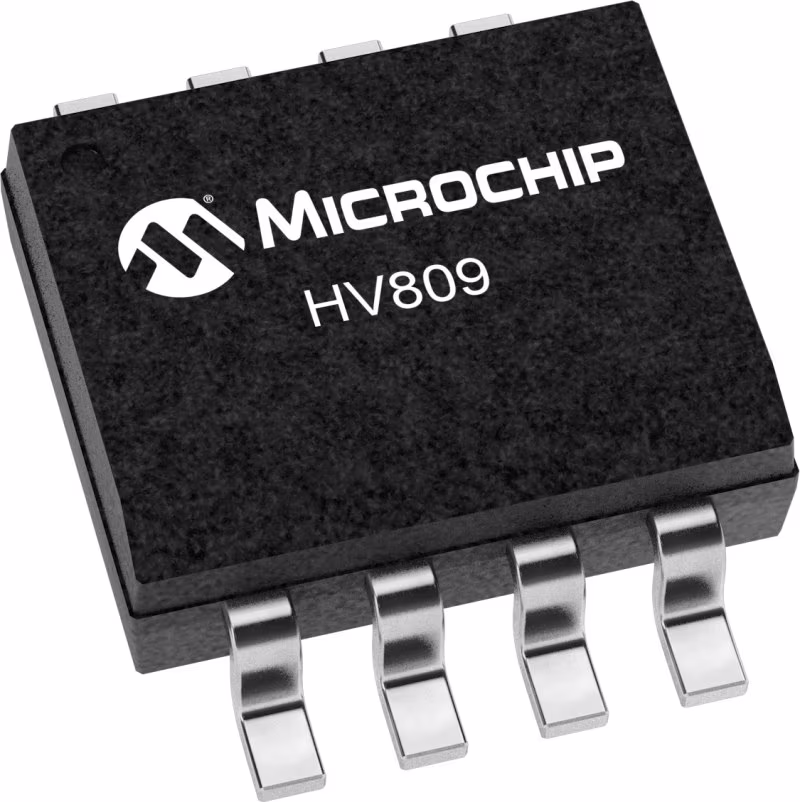

Microchip微芯 HV809 产品介绍
2026-04-14
0次
说明
HV809是一种离线、高压的EL灯驱动器集成电路，设计用于在400Hz下驱动高达350nF的EL灯。输入电源电压可以是整流的额定120V交流电源或高达200V的任何其他直流电源。HV809将向EL灯提供具有两倍于输入DC电压的峰间电压的AC方波。HV809具有两个内部振荡器、一个低压输出线性稳压器和一个高压输出H桥。高压输出H桥频率由连接在REL-Osc和GND引脚之间的外部电阻器设置。EL灯连接在引脚VA和VB之间。对于8引脚封装中的HV809，可以在振荡器的Osc1和Osc2引脚之间连接外部RC网络，以对EL灯进行脉冲开关。有关详细的电路和应用信息，请参阅应用说明AN-H36。
特性
- 采用HVCMOS®技术处理
- 输入电压高达200V DC
- 400V峰间输出电压
- 输出负载高达350nF（3.5nF/in2灯为100in2）
- 可调输出灯频率
- 可调开/关脉冲频率
参数
类型 | 描述 |
Type | Offline Driver |
Input Voltage Low (V) | 50 |
Input Voltage High (V) | 200 |
Nominal Output Voltage (V) | ±50 to ±200 |
Max Switch Resistance (Ω) | -- |
Output Regulation | -- |
Max Lamp Size per Device (in2) | 100 |
Package | SOIC-8, SOIC-8 w/HS |
Operating Iq (µA) | 0 |
Frequency(EL, Typical) | 320Hz - 480Hz |
Oja (C/W) | 101, 84 |
VOUT | 400 |
