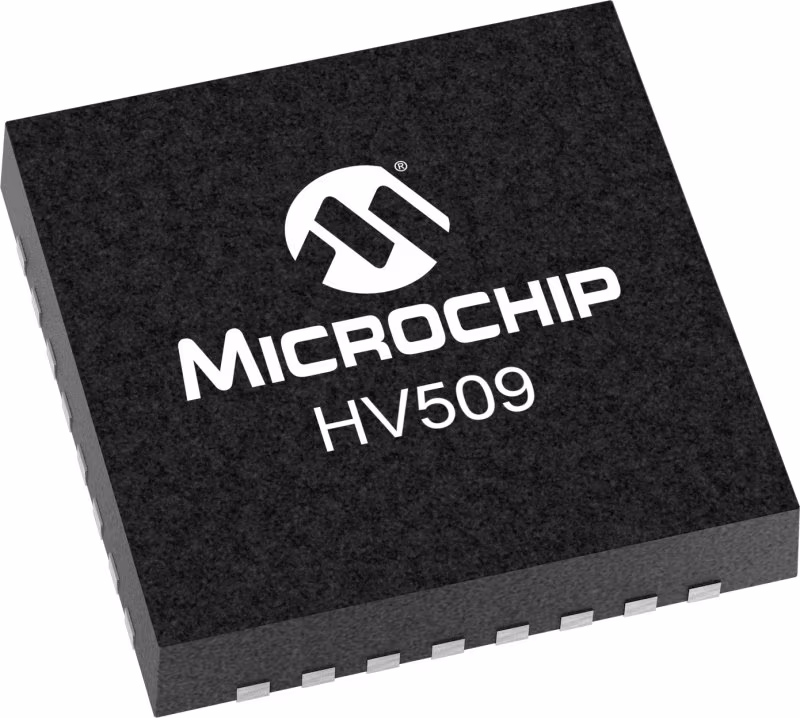

Microchip微芯 HV509 产品介绍
2026-04-14
0次
说明
HV509是一个200V、16通道的串并转换器。高压输出和背板驱动器设计为源极和漏极±1.0mA。高压输出由一个16位串行移位寄存器控制，后面是一个16比特锁存器。在低到高时钟转换期间，数据通过移位寄存器移位。提供了用于级联多个设备的数据输出缓冲器。当逻辑电平低被施加到LE输入时，数据被传输到16位锁存器。当LE为高时，数据存储在锁存器中。输出状态由锁存器中的数据和POL引脚控制。
特性
- HVCMOS®技术
- 输出电压高达+200V
- 移位寄存器速度500kHz@VDD=2.0V
- 16个高压输出
- 高压背板驱动器
- CMOS输入电平
参数
类型 | 描述 |
Type | 16-Segment Drivers |
Input Voltage Low (V) | 2.0 |
Input Voltage High (V) | 5.5 |
Nominal Output Voltage (V) | 50 to 200 |
Max Switch Resistance (Ω) | -- |
Output Regulation | -- |
Max Lamp Size per Device (in2) | 6.5 |
Package | QFN-32 |
Notes | -- |
Operating Iq (µA) | 0 |
Frequency(EL, Typical) | -- |
Oja (C/W) | -- |
VOUT | 400 |
