说明

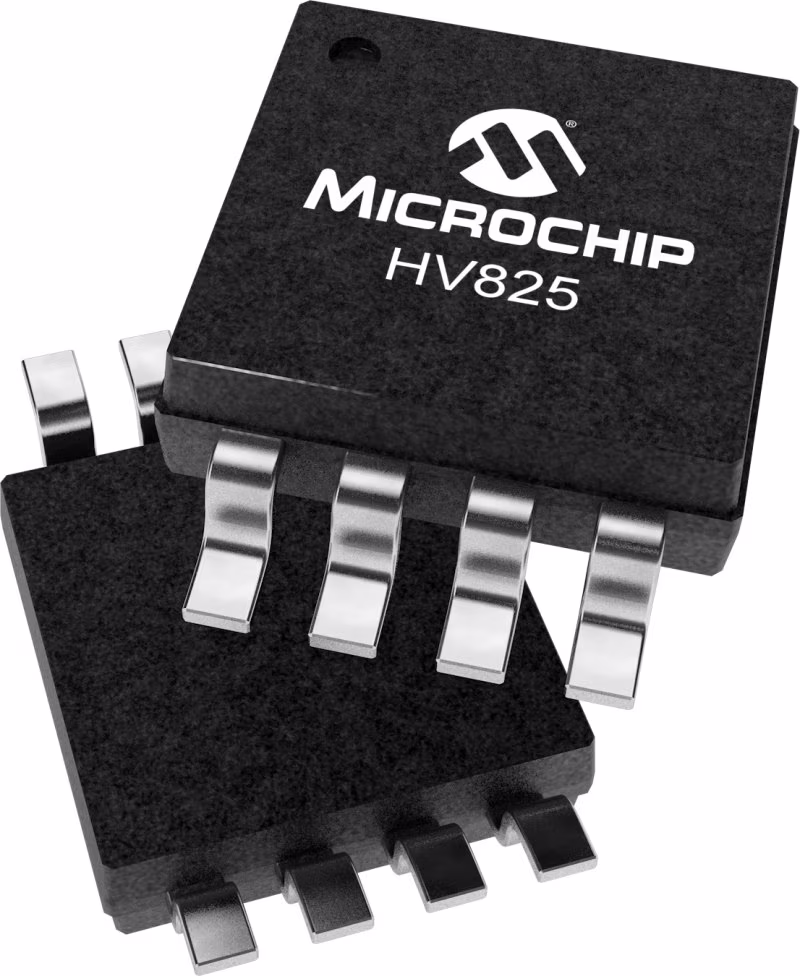

HV825是一种高压驱动器，设计用于驱动通常高达6.0nF的EL灯。输入电源电压范围为1.0V至1.6V。该器件使用单个电感器和最少数量的无源元件。典型输出可施加在EL灯上的电压为±56V。HV825可以通过将RSW Osc电阻器连接到VDD/GND来启用/禁用。HV825具有两个内部振荡器、一个开关双极结晶体管（BJT）和一个高压EL灯驱动器。开关BJT的频率由连接在RSW Osc引脚和VDD电源引脚之间的外部电阻器设置。EL灯驱动器频率由连接在REL-Osc引脚和VDD引脚之间的外部电阻器设置。外部电感器连接在LX和VDD引脚之间。在CS引脚和GND引脚之间连接一个0.01至0.1µF的100V电容器。EL灯连接在VA引脚和VB引脚之间。开关BJT为外部电感器充电，并将其放电到CS引脚处的0.01至0.1µF、100V电容器中。CS引脚上的电压将开始增加。输出VA和VB被配置为H桥，并且在相反的状态下切换以实现EL灯两端VCS电压的两倍的峰间电压。

特性

• 采用HVCMOS®技术处理
• 1.0至1.6V工作电源电压
• 直流-交流转换
• 输出负载通常高达6.0nF
• 可调输出灯频率
• 可调转换器频率
• 启用功能
