说明

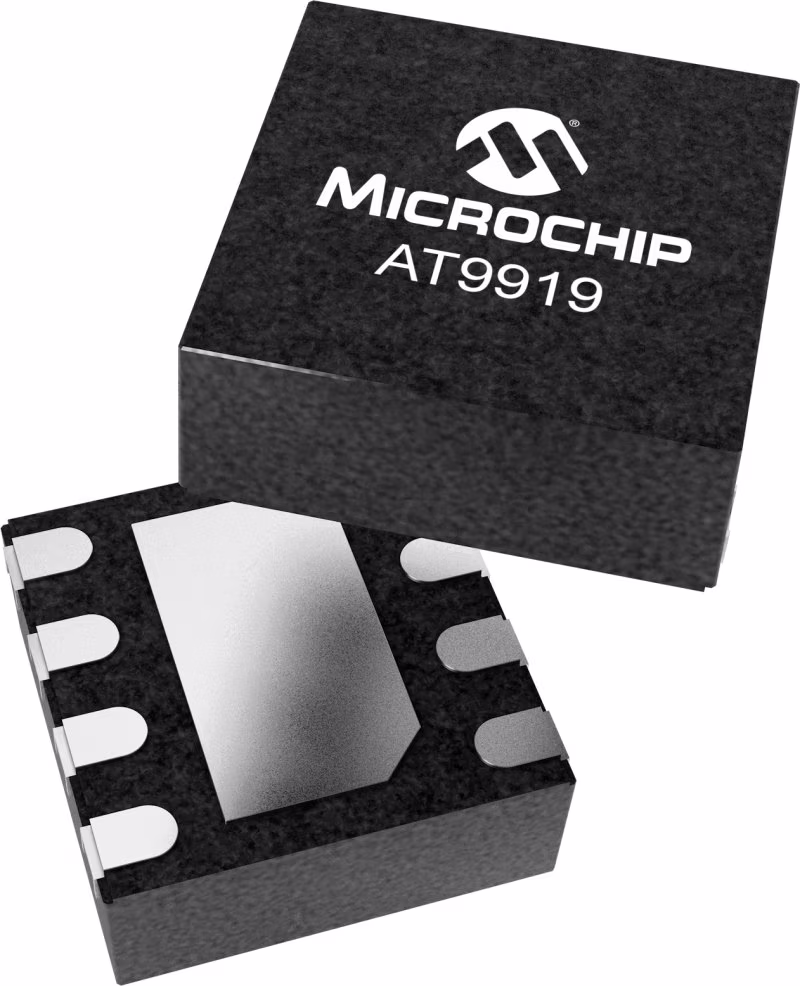

AT9919是一款PWM控制器IC，设计用于使用降压拓扑驱动高亮度LED。它在4.5至40VDC的输入电压下工作，并采用滞后控制具有高侧电流感测电阻器以设置恒定的输出电流。工作频率范围可以通过选择合适的电感器来设置。在高开关频率下操作是可能的，因为即使在高频率下滞后控制也保持准确性。这允许使用小电感器和电容器，从而使整个系统中的空间和成本最小化。LED亮度控制通过来自模拟或PWM输入信号的PWM调光来实现。独特的PWM电路允许真正的恒定颜色和高调光范围。使用单个外部电容器对调光频率进行编程。AT9919采用小型8引脚DFN封装，适用于汽车LED照明应用。

特性

• 高侧电流传感的滞后控制
• 宽输入电压范围：4.5至40V
• >90%的效率
• 典型的±5%LED电流精度
• 高达2.0MHz的开关频率
• 可调恒定LED电流
• 用于PWM调光的模拟或PWM控制信号
• 超温保护
• -40ºC至+125ºC工作温度范围
• 符合AEC-Q100
