说明

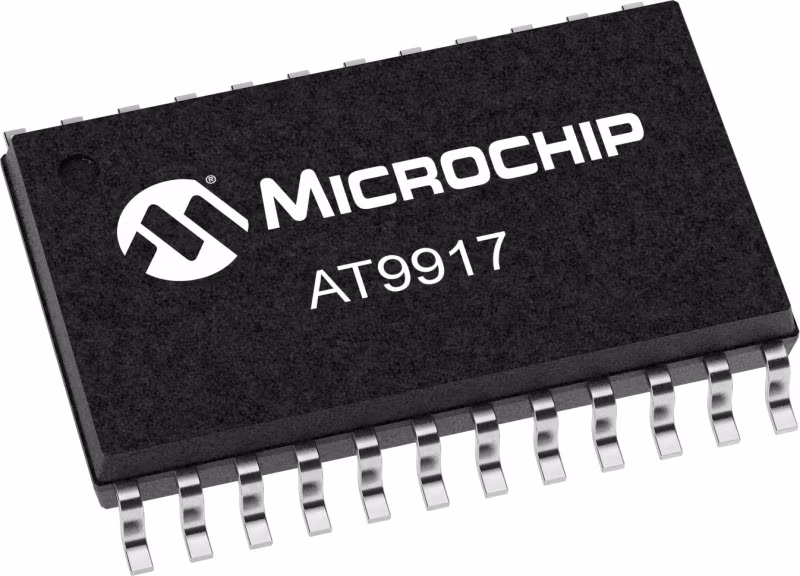

AT9917是一款先进的固定频率PWM IC，旨在以恒流模式控制单开关、升压、SEPIC和降压LED驱动器。该控制器使用峰值电流模式控制方案（具有可编程斜率补偿），并包括内部跨导放大器以高精度控制输出电流。该集成电路包括一个+/-1A栅极驱动器，使AT9917适用于高功率应用。内部40V线性稳压器为IC供电，无需为IC单独供电。IC提供FAULT（故障）输出，可用于在出现故障情况（如汽车中的交流发电机负载转储）时使用外部断开FET断开LED。AT9917还提供TTL兼容的低频PWM调光输入，可以接受占空比为0-100%、频率高达几千赫兹的外部控制信号。使用外部NTC电阻器可以实现输出电流的温度折返。基于AT9917的LED驱动器适用于汽车LED驱动器应用。当使用降压或升压拓扑时，基于AT9917的LED灯驱动器可以实现超过90%的效率。

特性

• 升压、SEPIC和降压转换器的开关模式控制器
• 输出电流闭环控制
• 高PWM调光率
• 内部40V线性调节器
• 内部3%电压参考
• 具有可编程斜率补偿的恒定频率操作
• 线性和PWM调光
• 可编程抖动以减少EMI
• +/-1.0A MOSFET栅极驱动器
• 输出短路保护
• 输出过电压保护
• 可编程打嗝计时器
• 带外部NTC电阻器的温度折叠
• 软启动
• 符合AEC-Q100要求
