说明

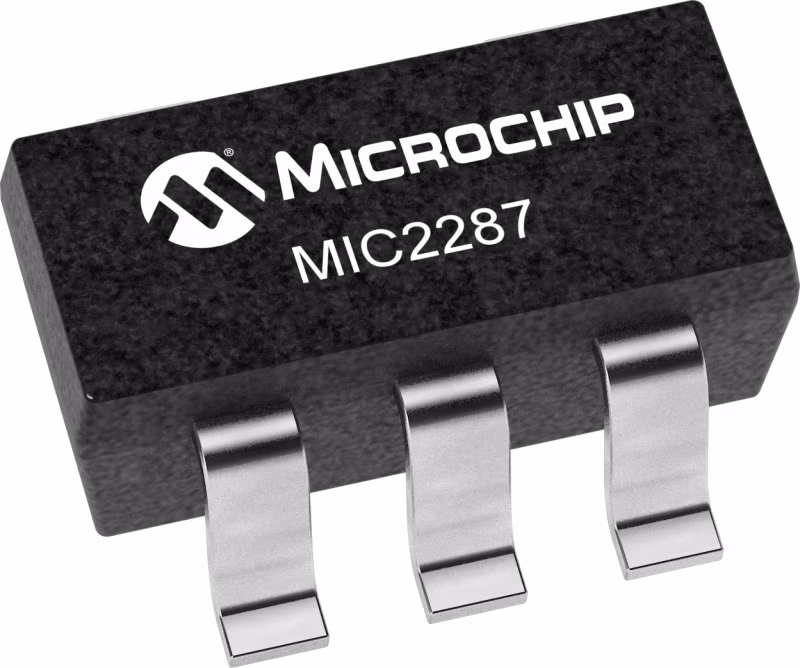

MIC2287是一款1.2MHz脉宽调制（PWM）升压开关稳压器，专为恒流白色LED驱动器应用而优化。MIC2287的最大输出电压为34V，开关电流超过500mA，可轻松驱动多达八个白色LED串联，确保亮度均匀，并消除了几个镇流器电阻器。

MIC2287采用恒定频率、1.2MHz PWM控制方案。高频PWM操作通过减小外部组件尺寸来节省板空间。与可变频率拓扑结构相比，恒定频率PWM方案的附加优点是注入回电池源的噪声和输入纹波低得多。

为了优化效率，将反馈电压设置为仅95mV。这减少了电流设置电阻器中的功耗，并允许最低的总输出电压，从而使电池的电流消耗最小。

MIC2287有三种过电压保护等级，分别为15V、24V和34V。这使设计者能够为其应用选择具有适当额定电压的尽可能小的外部组件。

MIC2287的结温范围为-40°C至+125°C。

特性

• 2.5V至10V输入电压
• 输出电压高达34V
• 开关电流超过500mA
• 1.2 MHz PWM操作
• 95mV反馈电压
• 输出过电压保护（OVP）
• 15V、24V和34V OVP选项
• <1%线路和负载调节
• <1µA关闭电流
• 超温保护
• UVLO
• 薄型SOT-23-5封装选项
• -40°C至+125°C结温范围
