说明

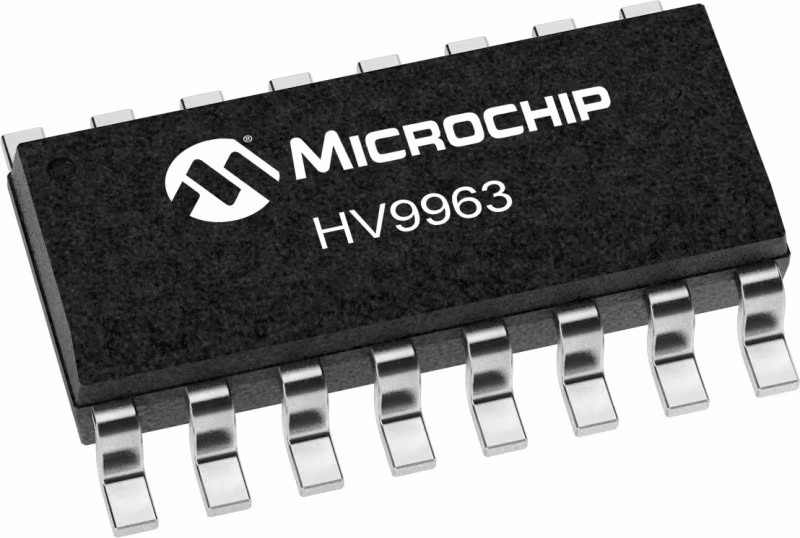

HV9963是一种电流模式控制LED驱动器IC，设计用于以恒定频率模式控制单开关PWM转换器（降压、升压、降压-升压或SEPIC）。控制器使用峰值电流模式控制方案（具有可编程斜率补偿），并包括内部跨导放大器，以在所有线路和负载条件下精确控制输出电流。多个HV9963可以使用SYNC引脚相互同步或与外部时钟同步。IC还提供一个断开开关栅极驱动输出，可用于在发生故障时使用外部断开FET断开LED。10V外部FET驱动器允许使用标准电平的FET。低电压5.0V AVDD用于给内部逻辑供电，并且还用作设置电流电平的参考电压。HV9963包括增强型PWM调光逻辑（正在申请专利），可实现非常高的PWM调光比。HV9963还提供TTL兼容的低频PWM调光输入，可以接受占空比为0-100%、频率高达几十千赫的外部控制信号。

特性

• 美元
• 促进
• 降压升压和SEPIC
• 输出电流精度高
• 高PWM调光比（＞5000:1）
• 内部40V线性调节器
• 内部±2%电压参考
• 具有同步功能的恒定频率操作
• 可编程软启动
• 10V栅极驱动器
• 短路和开路条件下的打嗝模式保护
