说明

HV9967B是以恒定关断时间模式操作的平均模式电流控制LED驱动器IC。该IC具有集成的60V、0.8岛MOSFET，可以用作独立的降压转换器开关，也可以连接为驱动外部高压耗尽型MOSFET的源极驱动器。当集成开关关闭时，HV9967B通过其开关输出供电。因此，相同的外部MOSFET可以用作高压线性稳压器，为IC供电。LED电流通过一个外部电阻器进行编程。平均模式电流控制方法不产生峰均误差，因此大大提高了电流精度以及LED电流的线路和负载调节，而不需要对高电压电势下的LED电流进行环路补偿或直接感测。自动归零电路消除了输入偏移电压和电流感测比较器的传播延迟的影响。

特性

• 3%准确LED电流
• 集成60V，0.8岛MOSFET
• 对外部组件变化的敏感性低
• 单电阻器LED电流设置
• 固定关闭时间控制
• PWM调光输入
• 具有跳过模式的输出短路保护
• 超温保护

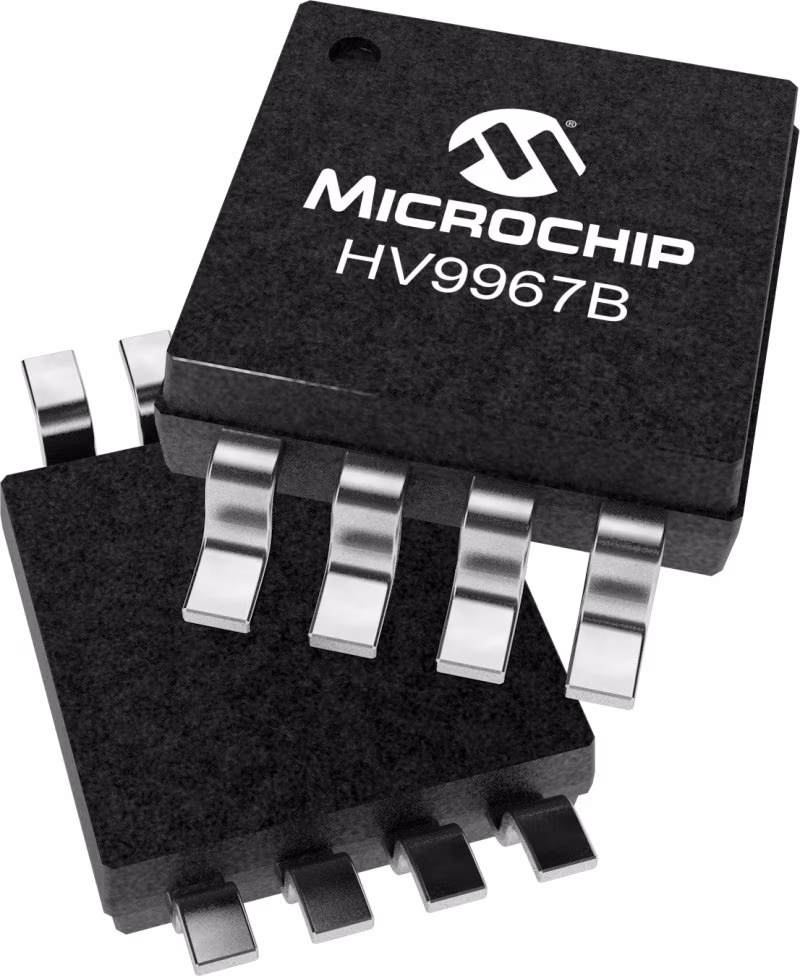

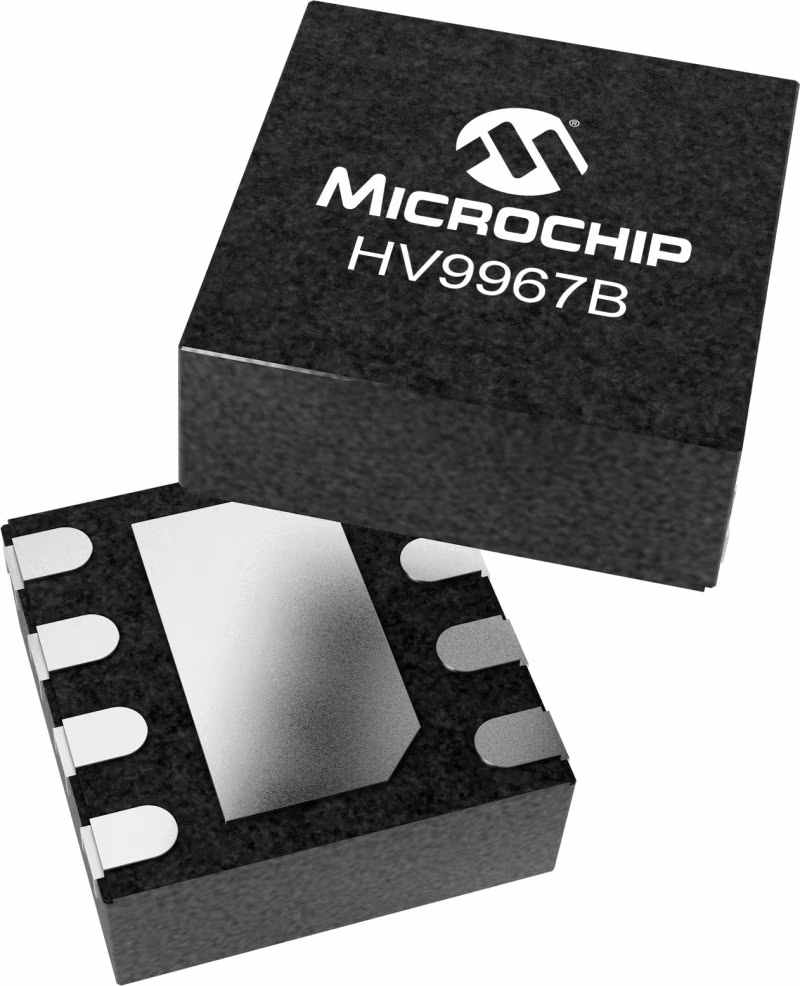

• 提供紧凑型8引脚MSOP和8引脚DFN封装
