说明

MIC2291是一款1.2MHz脉宽调制（PWM）升压开关稳压器，专为大电流、白色LED闪光灯应用而优化。MIC2291具有1.2A的开关电流保证，可以轻松地在100mA下驱动三个串联的白色LED，确保高亮度并消除几个镇流器电阻器。

MIC2291采用恒定频率、1.2MHz PWM控制方案。高频PWM操作通过减小外部组件尺寸来节省板空间。与变频拓扑结构相比，恒定频率PWM方案的额外好处是注入回电池源的噪声和输入纹波要低得多。

为了优化效率，将反馈电压设置为仅95mV。这减少了电流设置电阻器中的功耗，并允许最低的总输出电压，从而使电池的电流消耗最小。

MIC2291提供两个级别的过电压保护，分别为15V和34V。这使设计者能够为其应用选择具有适当额定电压的尽可能小的外部组件。

MIC2291的结温范围为-40ºC至+125ºC。

特性

• 2.5V至10V输入电压
• 输出电压高达34V
• 1.2A开关电流
• 1.2MHz PWM操作
• 95mV反馈电压
• 15V和34V选项
• 陶瓷电容器稳定
• <1%线路和负载调节
• 1µA关断电流
• 超温保护
• UVLO

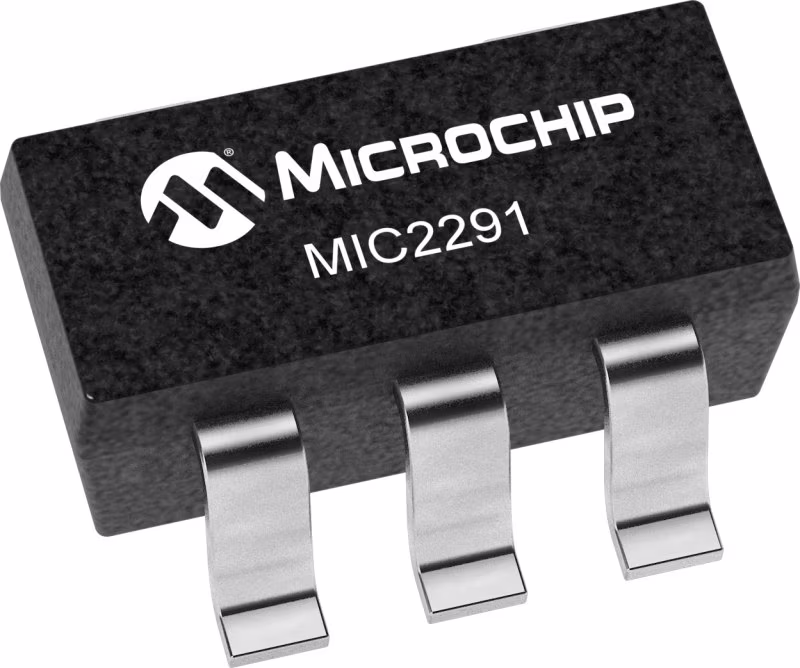

• 薄型SOT23-5封装选项
• -40ºC至+125ºC结温范围
