说明

MIC2289C是一款脉宽调制（PWM）升压开关稳压器，专为恒流白色LED驱动器应用而优化。MIC2289C采用内部肖特基二极管和三级输出过电压保护，提供了一种小尺寸、高效的DC/DC解决方案，只需要四个外部组件。

为了优化效率，将反馈电压设置为仅95mV。这减少了电流设置电阻器中的功耗，并允许最低的总输出电压，从而使电池的电流消耗最小。

MIC2289C采用恒定频率1.2MHz PWM控制方案。高频PWM操作通过减小外部组件尺寸来节省板空间。恒定频率PWM方案在电容到可变频率方面的额外好处是注入到输入电源的噪声和输入纹波要低得多。

MIC2289C在LED开路的情况下箝位输出电压，保护其自身和输出电容器。MIC2289C可提供34V的输出OVP选项。

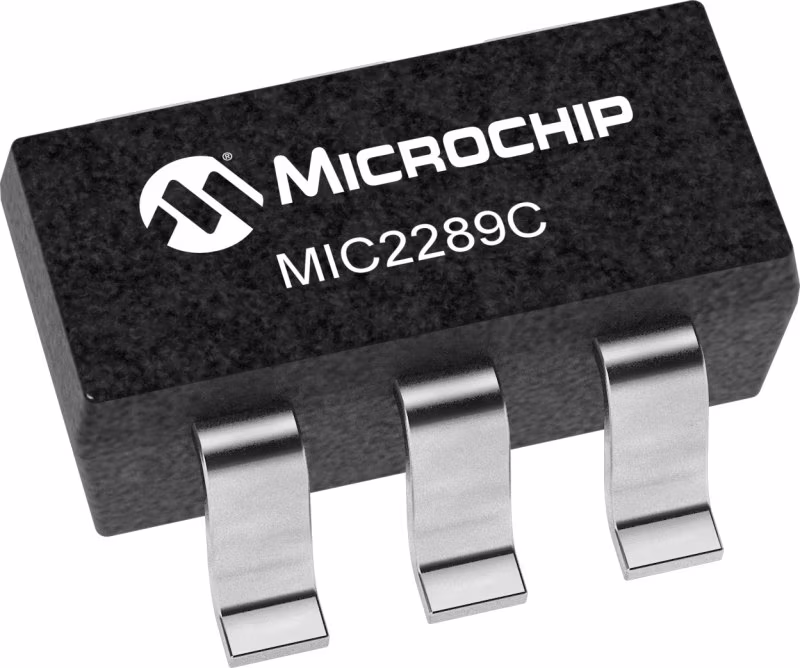

MIC2289C有薄型6针薄SOT-23封装。MIC2289C的结温范围为-40°C至+125°C。

特性

• 2.5V至10V输入电压
• 输出电压高达34V，带OVP
• 内部肖特基二极管
• 开关电流超过500mA
• 1.2MHz PWM操作
• 95mV反馈电压
• <1%线路和负载调节
• <1µA关闭电流
• 超温保护
• UVLO
• 薄SOT-23 6针封装
• -40°C至+125°C结温范围
• 有关更高性能规格，请参阅MIC2289
