说明

MIC3289是一款PWM升压开关稳压器，专为恒流白色LED驱动器应用而优化。MIC3289采用内部肖特基二极管，实现了只需要四个外部组件的高效DC/DC解决方案。

MIC3289允许使用单线简单数字接口，以对数刻度控制16步调光，从而在较低电流下提供更好的分辨率，从而更好地匹配人眼的灵敏度。预编程功能允许用户选择16个WLED电流电平中的任何一个作为启动亮度电平。

MIC3289的反馈电压仅为250mV，可实现高效率，同时保持白色LED电流的良好精度。

MIC3289采用恒定频率1.2MHz PWM控制方案。高频PWM操作通过减小外部组件尺寸来节省板空间。1.2MHz PWM方案还降低了开关噪声和输入电源的纹波。

MIC3289的2.5V至6.5V输入电压范围允许单电池锂离子以及3至4电池NiCad/NiMH/碱性电池直接操作。低1µa关断电流可保持电池寿命。

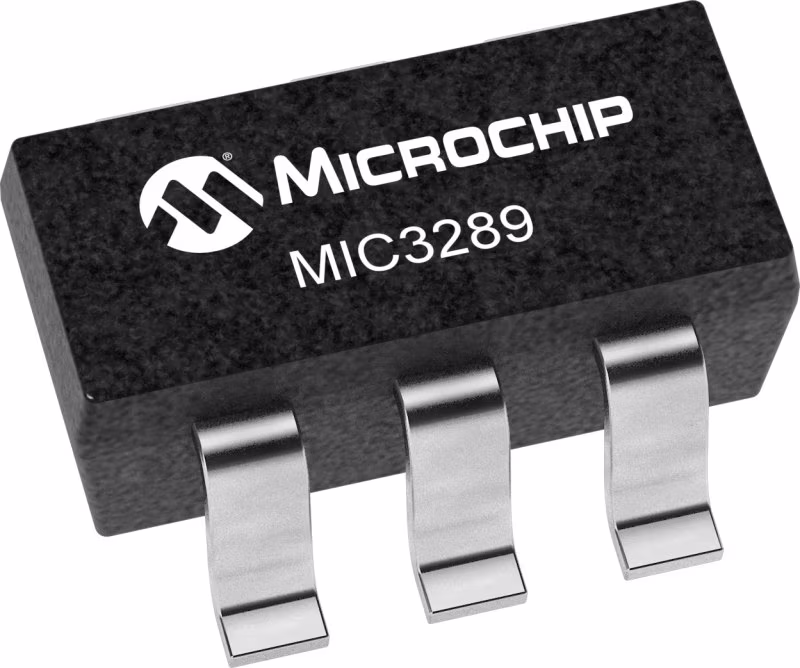

MIC3289采用薄型SOT23 6引脚封装，结温范围为-40°C至+125°C。

特性

• 单线组合16级对数亮度和关闭控制
• 16V/24V OVP选项最多支持4个和6个WLED
• 在16个亮度级别中的任意一个级别启动
• 内部肖特基二极管
• 2.5V至6.5V输入电压
• 1.2MHz PWM操作
• 开关电流超过500mA
• 250mV参考电压
• ±5%LED电流精度
• <1µA关闭电流
• 超温保护
• UVLO
• 薄SOT23-6L封装选项
• -40°C至125°C结温范围
