说明

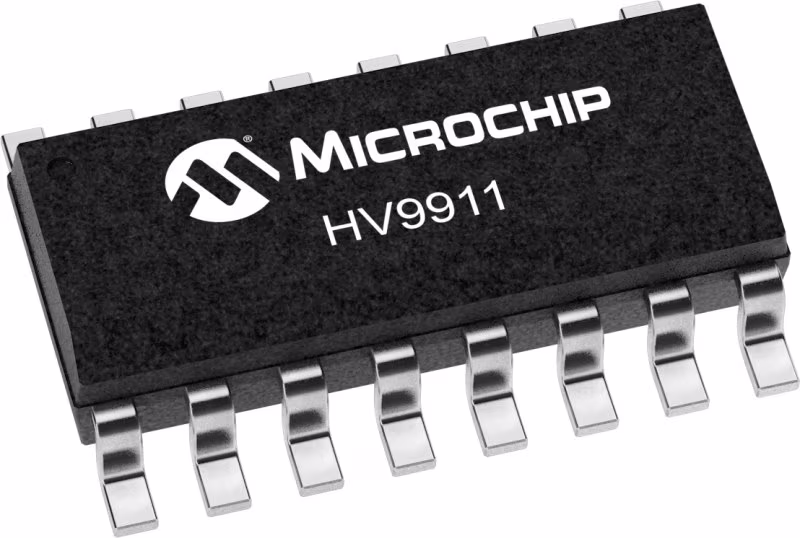

HV9911是一种电流模式控制LED驱动器IC，设计用于在恒定频率或恒定关断时间模式下控制单开关PWM转换器（降压、升压、降压-升压或SEPIC）。该控制器使用峰值电流控制方案（具有可编程斜率补偿），并包括内部跨导放大器以闭环控制输出电流，从而实现高输出电流精度。在恒定频率模式下，可以使用SYNC引脚将多个HV9911彼此同步或与外部时钟同步。可编程MOSFET电流限制可在电压和输出过载条件下的输入期间实现电流限制。该IC还包括用于高功率应用的0.2A源极和0.4A漏极GATE驱动器。内部9.0-250V线性稳压器为IC供电，无需为IC单独供电。HV9911提供TTL兼容的PWM调光输入，可以接受占空比为0-100%、频率高达几千赫兹的外部控制信号。IC还提供FAULT（故障）输出，在发生故障的情况下，可使用外部断开FET断开LED。基于HV9911的LED驱动器是具有DC输入的RGB背光应用的理想选择。基于HV9911的LED灯驱动器可以在降压和升压应用中实现超过90%的效率。

特性

• 美元
• 促进
• 降压升压
• 深褐色
• 适用于高侧电流感应
• 输出电流闭环控制
• 高PWM调光率
• 内部250V线性稳压器（可使用外部齐纳二极管进行扩展）
• 内部2%电压参考（0°C<TA<85°C）
• 恒定频率或恒定关闭时间操作
• 可编程斜率补偿
• 启用PWM调光
• +0.2A/-0.4A门驱动
• 输出短路保护
• 输出过电压保护
• 同步能力
• 可编程MOSFET电流限制
