说明

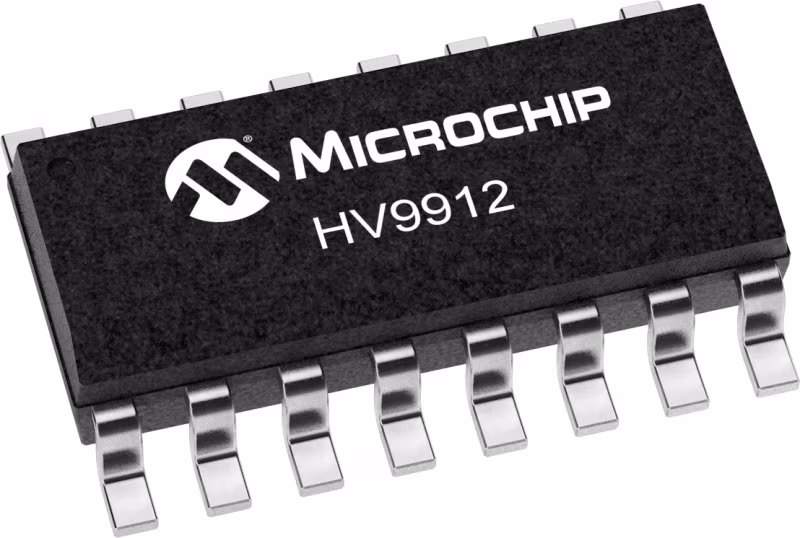

HV9912是一种电流模式控制LED驱动器IC，设计用于在恒定频率模式下控制单开关PWM转换器（降压、升压、降压-升压或SEPIC）。该控制器使用具有可编程斜率补偿的峰值电流模式控制方案，并包括内部跨导放大器以控制闭环中的输出电流，从而实现高输出电流精度（在降压和降压-升压转换器的情况下，可以使用像HV7800这样的高侧电流传感器来感测输出电流）。在恒定频率模式下，多个HV9912 IC可以使用SYNC引脚相互同步或与外部时钟同步。可编程MOSFET电流限制可在电压和输出过载条件下的输入期间实现电流限制。该IC还包括0.2A源极和0.4A漏极栅极驱动器，使HV9912适用于高功率应用。内部90V线性调节器为IC供电，无需为IC单独供电。IC还提供FAULT（故障）输出，可用于在发生故障时使用外部断开FET断开LED。HV9912还提供TTL兼容的低频PWM调光输入，可以接受占空比为0-100%、频率高达几千赫兹的外部控制信号。HV9912包括短路和开路的打嗝保护，故障条件清除后自动恢复。HV9912是HV9911的引脚兼容替代品。它与现有的HV9911设计兼容，通过改变ROVP1、ROVP和RT，输入电压小于90V。

特性

• Buck
• Boost
• 降压升压和SEPIC
• 适用于高侧电流传感器
• 输出电流闭环控制
• 高PWM调光率
• 内部90V线性稳压器（可使用外部齐纳二极管进行扩展）
• 内部2%电压参考（0°C<TA<85°C）
• 恒定频率操作
• 可编程斜率补偿
• 线性和PWM调光
• +0.2A/-0.4A门驱动
• 短路和开路条件下的打嗝模式保护
• 同步能力
• 引脚与HV9911兼容
