说明

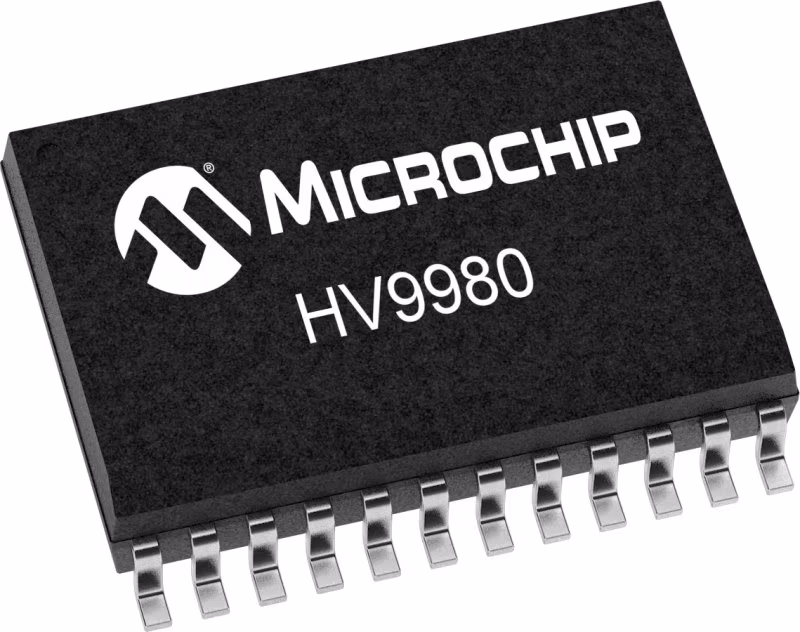

HV9980是一款完全集成的3通道峰值电流PWM控制器，用于在恒定输出电流模式下驱动降压转换器。它经过优化，可与20~80mA LED串的大阵列一起使用，其中使用多个HV9980 IC共享一个公共时钟和一个公共参考电压。时钟和电压参考都在HV9980的外部，以提高输出电流精度和均匀照明。通过控制三个内部200V、25岛开关MOSFET中的每一个中的峰值源电流来编程输出电流。通过监测连接到RSENSE1-3的外部感测电阻器处的电压来检测峰值电流。当相应的电流感测信号超过REF1-3处施加的参考电压时（在正常输出信号极性的情况下），开关MOSFET关断。下一个开关周期的开始由在CLK输入处接收的外部时钟信号确定。所有三个通道的开关频率均为外部时钟频率的1/6，位置相差120º，以减少输入和输出纹波电流。每个通道都受到保护，不受输出短路条件的影响。当在输出开关（RSENSE1-3）中检测到过电流情况时，相应的通道将关闭200us。当短路条件消除时，HV9980自动恢复。每个电流感测输入（CS1-CS3）配备有前沿消隐延迟，以防止由于电路寄生而导致的电流感测比较器的误触发。包括超温保护，以防止过热造成的破坏性故障。可编程斜率补偿可用于每个CS输入。AGND和PGND1-3必须在印刷电路板上绑在一起。VDD1-3也必须在PCB上连接在一起。

特性

• 集成200V，25？（典型）MOSFET
• 可编程输出电流至80mA/通道
• TTL兼容PWM调光输入
• 三相同步操作
• 前沿消隐
• 带跳跃模式的短路保护
• 超温保护
