说明

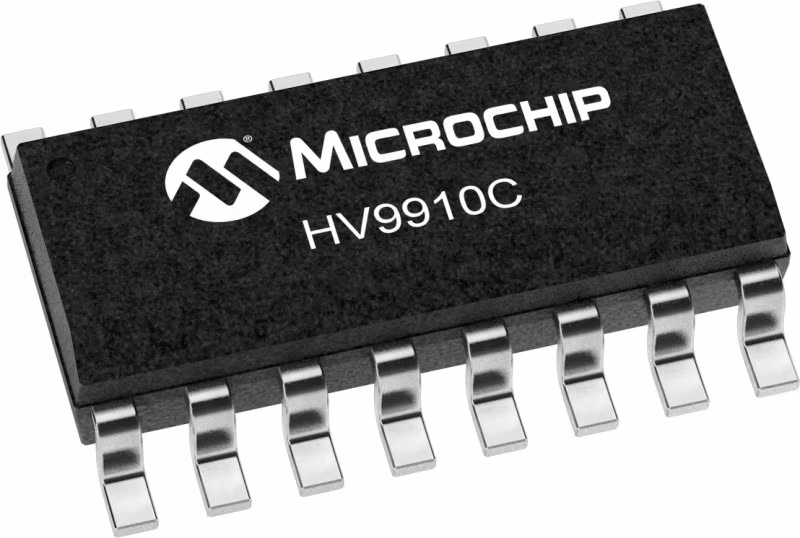

HV9910C是一款开环、电流模式、控制LED驱动器IC。HV9910C可编程为在恒定频率或恒定关闭时间模式下运行。它包括一个15â450V的线性调节器，使其能够在宽范围的输入电压下工作，而不需要外部低压电源。HV9910C包括TTL兼容的PWM调光输入，可以接受占空比为0â100%、频率高达几千赫兹的外部控制信号。它还包括一个0â250mV线性调光输入，可用于LED电流的线性调光。与HV9910B不同，HV9910C配备了内置热关机保护。HV9910C非常适合降压型LED驱动器。由于HV9910C工作在开环电流模式控制下，控制器实现了良好的输出电流调节，无需任何环路补偿。此外，作为开环控制器，PWM调光响应仅受电感器电流的上升速率限制，从而实现LED电流的非常快的上升和下降时间。HV9910C只需要三个外部组件（除了功率级）就可以产生可控的LED电流，这使其成为低成本LED驱动器的理想解决方案。

特性

• 用于单开关LED驱动器的开关模式控制器
• HV9910B的增强型插入式更换
• 开环峰值电流控制器
• 内部15至450V线性调节器
• 恒定频率或恒定关闭时间操作
• 线性和PWM调光能力
• 操作需要很少的外部组件
• 超温保护
