说明

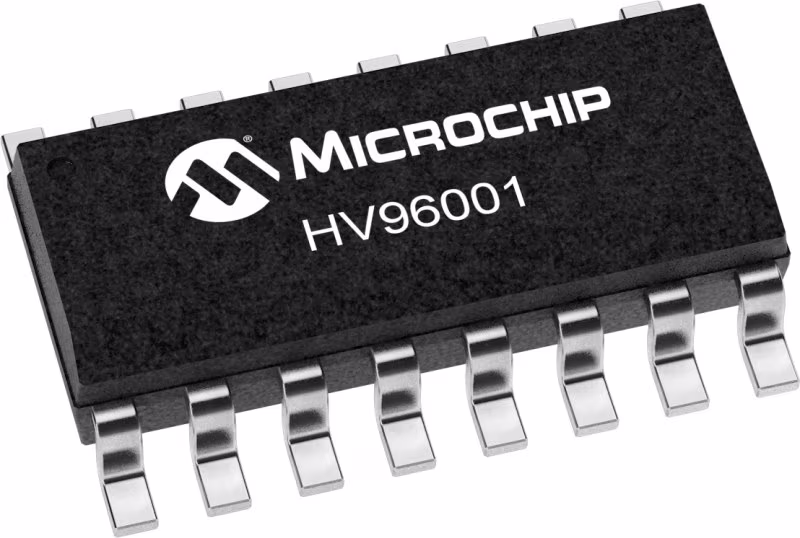

HV96001 LED驱动器针对需要宽调光能力的离线照明应用。该设备能够进行线性调光和PWM调光，PWM调光能够将无闪烁调光降至0.1%及更低。

HV96001特别适用于适应宽范围LED负载电压的LED驱动器设计。该装置调节AC到DC转换级的输出电压，以在LED负载电压的宽范围内保持高转换效率。它还保持对LED电流幅度的精确控制，从而保持一致的色温。

该设备对宽范围PWM调光的适应性允许对PWM调光脉冲宽度低至的LED电流波形进行稳定控制
250纳秒。

HV96001驱动器IC调整反激式转换器输出电压，使得升压转换器（BC）在升压转换器输入电压和输出电压之间的小差（也称为净空电压）下操作。以小的净空电压操作升压转换器，或者，或多或少等效地，以小的升压比操作允许升压转换器在物理上很小并且以更高的效率操作。

HV96001包括两个反馈调节器，用于控制反激输出电压的反激调节器和用于控制LED电流幅度的升压调节器。光耦合器驱动电路驱动光耦合器，该光耦合器进而提供用于驱动反激式转换器的控制输入的控制信号。

特性

• 宽输入电压范围：8V到60V
• 线性（模拟）调光：具有LED电流的宽幅度控制
• 脉宽调制（PWM）（数字）调光；PWM脉宽＜150ns时，可调光至0.01%以下
• 反激式转换器：具有自动输出电压调节功能，可保持高系统效率
• 升压转换器（Sepic拓扑），具有接近零电压纹波，用于无纹波LED电流（100Hz/120Hz纹波抑制）200kHz固定开关频率
• 具有5V输出、10mA负载电流能力的Vdd稳压器
• 利用定时电容器设置自动重试延迟的故障恢复
• Vdd和反激Vout的UVP
• LED负载电压的OVP（反激Vout）
• 负载开关电流OCD
• 卡在变光（DIM）信号的零位
• 具有自动重试延迟的输出电流OCP
• 混合调光功能可实现多种调光协议
