说明

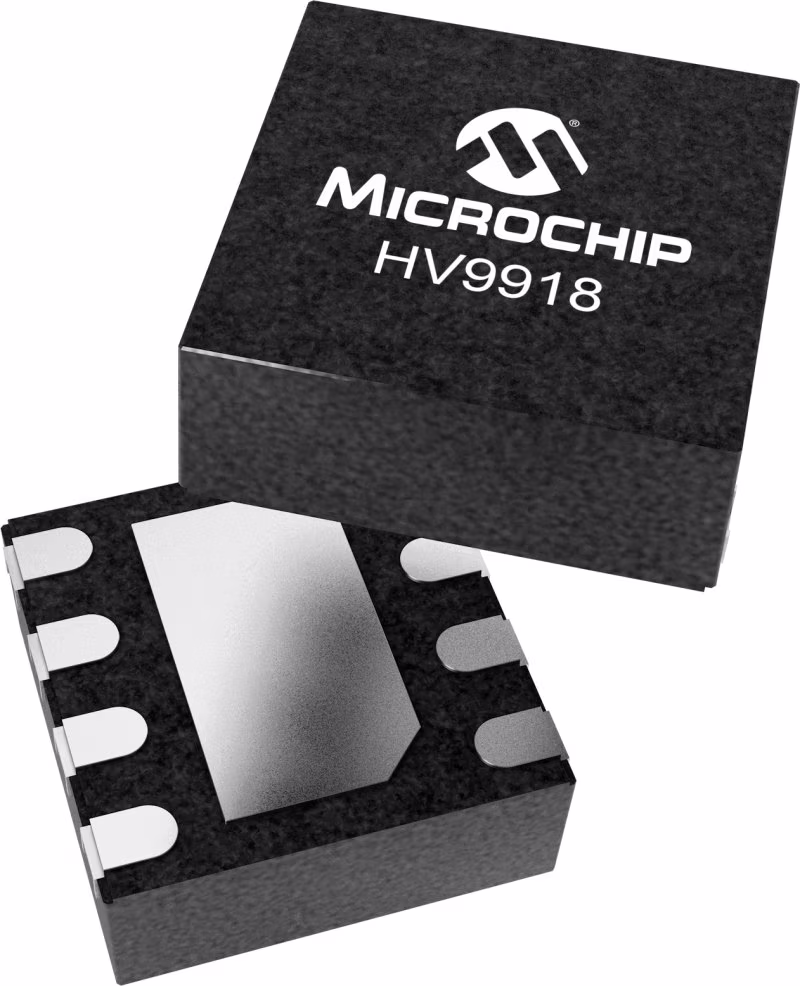

HV9918是一款PWM控制器IC，设计用于使用降压拓扑驱动高亮度LED。它在4.5至40VDC的输入电压下工作，并采用带高侧电流感测电阻器的滞后控制，将恒定输出电流设置为700mA。该器件非常适合于需要宽输入电压范围的应用。高侧电流感测和集成电流设置电路最大限度地减少了外部组件的数量，同时提供了准确的平均输出。专用脉冲宽度调制（PWM）输入能够在宽范围的亮度水平上实现脉冲LED调光。滞后控制方法可确保在负载瞬变和PWM调光期间具有良好的输入电源抑制和快速响应。HV9918提供模拟控制PWM调光功能，通过从ADIM向GND施加低于内部2.0V阈值电压的外部直流电压来降低输出电流。ADIM还可以接受来自电阻器分配器的输入，该电阻器分配器包括连接在ADIM和GND之间的负温度系数（NTC）热敏电阻或连接在ADIM和VDD之间的正温度系数（PTC）热敏电阻，从而提供当LED串的温度超过指定温度点时减小LED电流的PWM热折返特征。其他功能包括热关机保护。高达2.0MHz的高开关频率允许使用小型电感器和电容器，最大限度地减少了整个系统的空间和成本。HV9918采用小型8引脚DFN封装，是工业和一般照明应用的理想选择。

特性

• 高侧电流传感的滞后控制
• 集成40V 1.0O MOSFET
• >90%的效率
• 宽输入电压范围：4.5至40V
• ±5%LED电流精度
• 高达2.0MHz的开关频率
• 可调恒定LED电流
• 用于PWM调光的模拟或PWM控制信号
• 超温保护
• -40ºC至+125ºC工作温度范围
