说明

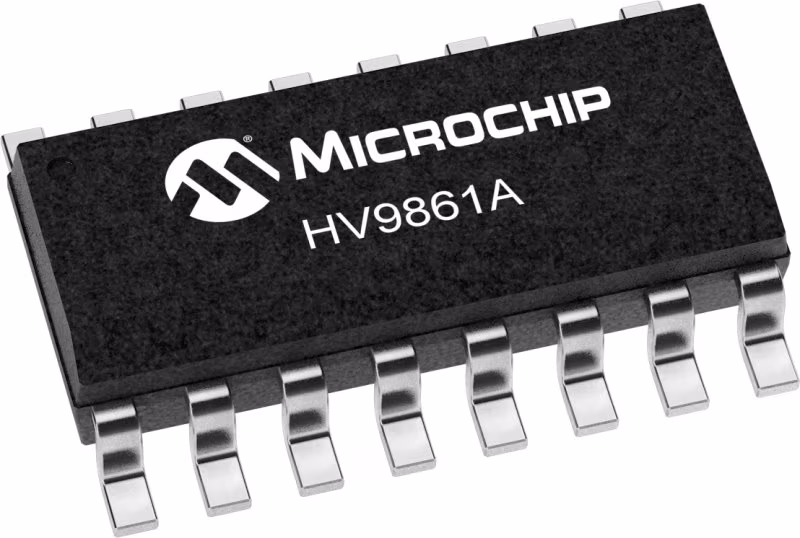

HV9861A是一款获得专利的平均模式恒流控制LED驱动器IC，工作在恒定关断时间模式下。与HV9910B不同，该控制IC不产生峰均误差，因此大大提高了LED电流的精度、线路和负载调节，而不需要环路补偿或高侧电流传感。输出LED电流精度为±3%。IC配备了电流限制比较器，用于打嗝模式输出短路保护。提供内部过热保护。HV9861A的内部调节电压（VDD）为7.5V。IC可以由15-450V电源供电。提供PWM调光输入，其接受外部控制TTL兼容信号。输出电流可以通过内部270mV参考进行编程，也可以通过0-1.5V调光输入进行外部控制。该IC与HV9910B和HV9961引脚对引脚兼容，可作为许多应用的替代品，以提高LED电流的准确性和调节性。

特性

• 快速平均电流控制
• 可编程恒定关断时间切换
• PWM/线性调光输入
• 具有跳过模式的输出短路保护
• 环境工作温度-40°C至+125°C
• 引脚与HV9910B和HV9961兼容

参数
