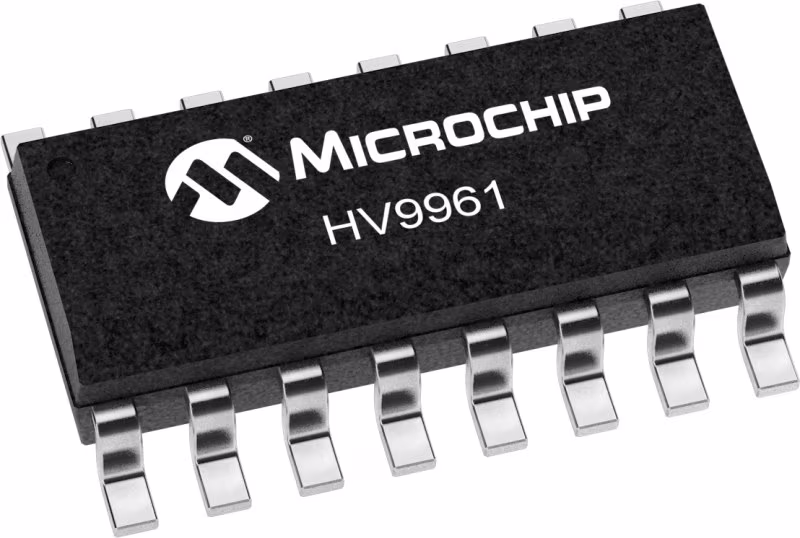

Microchip微芯_HV9961_产品介绍

Microchip微芯 HV9961 产品介绍

2026-04-14 0次

说明

HV9961是以恒定关断时间模式操作的平均电流模式控制LED驱动器IC。与HV9910B不同，该控制IC不产生峰均误差，因此大大提高了LED电流的精度、线路和负载调节，而不需要环路补偿或高侧电流感测。输出LED电流精度为±3%。IC配备了电流限制比较器，用于打嗝模式输出短路保护。HV9961可以由8.0-450V电源供电。提供PWM调光输入，其接受外部控制TTL兼容信号。输出电流可以通过内部275mV参考进行编程，也可以通过0-1.5V调光输入进行外部控制。HV9961与HV9910B引脚对引脚兼容，可作为许多应用的替代品，以提高LED电流的准确性和调节性。

特性

快速平均电流控制
可编程恒定关断时间切换
线性调光输入
PWM调光输入
具有跳过模式的输出短路保护
环境工作温度-40°C至+125°C
引脚与HV9910B兼容

参数

类型	描述
Topology	Buck
+Vin min (V)	8
+Vin max (V)	450
Output Current	External FET
Dimming	PWM / Linear
Package	SOIC-8, SOIC-16
Product Type	Off Line
Type	Average-Mode
Operating Iq (µA)	0.5
Vfb (V)	0
ILED Accuracy	±3%
Oja (C/W)	128, 82
Extra LDOs	0
Vdropout (mV)	0
IQ LDO	0
