Microchip微芯 CL7 产品介绍
2026-04-14
0次
说明

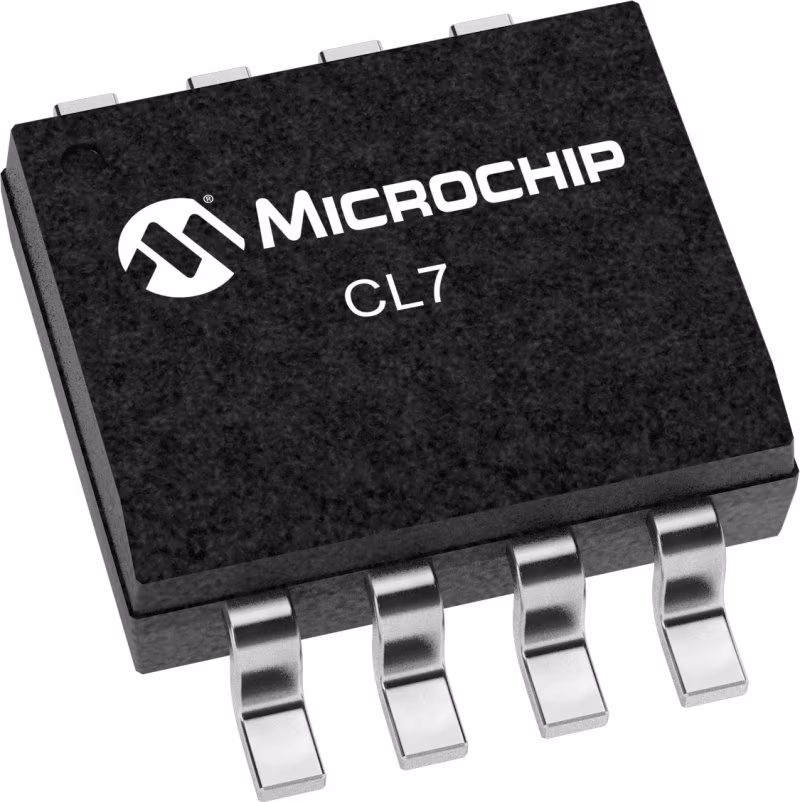

CL7是一种线性固定电流调节器，设计用于在额定12V、24V和48V电源的100mA下驱动高亮度LED。其最大额定电压为90V，能够承受瞬态，而无需额外的瞬态保护电路。CL7采用8引脚SOIC封装。有源低使能输入（EN）允许对LED进行逻辑电平控制以进行开/关控制或PWM调光。启用输入具有100k岛下拉电阻。对于不需要启用输入的应用程序，请参阅CL6数据表。当模具温度上升到135°C（标称）以上时，过温保护关闭LED电流。当管芯温度降至105°C（标称）以下时，全LED电流恢复。
特性
- 100mA±5%恒流驱动
- 内置反极性保护
- 逻辑电平启用
- 可通过EN引脚调光
- 超温保护
- 瞬态抗扰度的最大额定值为90V
参数
类型 | 描述 |
+Vin min (V) | 6.5 |
+Vin max (V) | 90 |
Vout min (V) | 4.0 |
Vout max (V) | 90 |
Output Current (mA) | 100 |
Dimming | PWM |
Parallelable | Yes |
Package | SOIC-8 w/HS |
Features | OTP, reverse polarity protection |
