说明

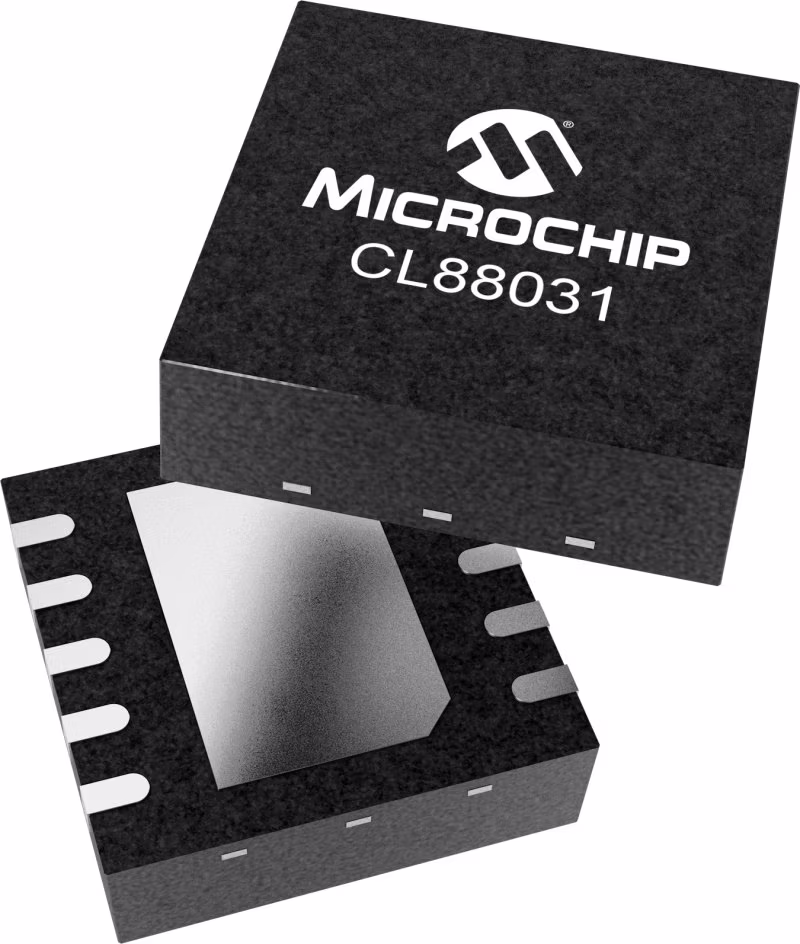

CL88030和CL88031 LED驱动器集成电路（IC）旨在离线顺序线性LED驱动器，设计用于从公用电压输入提供LED功率。

CL88030/31设备设计用于直接从交流电源驱动一长串廉价、低电流的LED。基本驱动电路由Microchip的CL88030/31 LED驱动IC、四个功率FET（如果使用CL88031，则为六个）、四个电阻器、两个电容器和一个桥式整流器组成。附加组件可用于不同级别的瞬态保护。添加一个便宜的NTC热敏电阻可以确保过温保护（OTP）。不需要EMI滤波器或功率因数校正电路（除非需要可选的闪烁减少功能）。

一串串联/并联LED在四个（或六个）位置分接，称为“分接”。线性电流调节器通过单个控制点吸收每个抽头的电流，并依次打开和关闭。当下游调节器实现调节时，通过关闭上游调节器来实现高效率。这使得控制总体输入电流比试图通过跟踪输入正弦波电压来控制多个电流路径更容易。

CL88030/31使用仅使用抽头电流本身的自换向技术；这种技术本质上提供了从一个调节器到下一个，而不依赖于抽头电压或整流的AC来协调转换。

特性

适用于120VAC/230VAC/277VAC标称输入电压
• 建议±15%的输入电压公差

可编程超温保护
• 随着温度的升高，逐渐减少光输出

主动线路调节
• 在交流线路电压变化时提供相当恒定的输出功率
• 可调节的“膝盖”调节

4抽头（CL88030）或6抽头（CL880 31），带两个电流设定电阻器
• 允许优化THD

可选减少闪烁指数
• 为LED提供近乎连续的电源
• 减少频闪
• 使用外部电容器

兼容相位切割调光，包括前缘和后缘
