不适用于新设计
说明

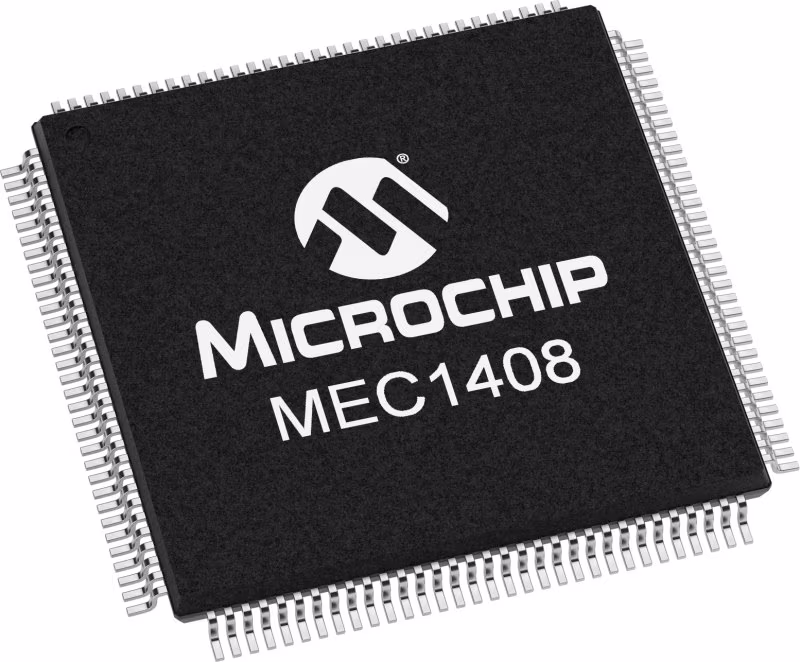

MEC140X/1X该系列是一个高度可配置、混合信号、高级I/O控制器建筑学MEC1408是一款为笔记本电脑和平板电脑平台。它包含一个32位MIPS32 M14K带有192KB紧密耦合SRAM的微控制器核心，用于代码和数据从SPI闪存加载。设计者可以利用主机SPI闪存（使用用于BIOS存储），作为一种经济高效的非易失性EC固件存储系统解决方案。
Microchip的MEC14XX系列通过提供了允许多个I/O信号配置为支持3.3V或1.8V。这消除了对外部电压转换器。MEC1408与系统主机通信通过Intel Low Pin Count（LPC）或I2C。
MEC14XX系列的所有成员都兼容引脚和寄存器由Microchip的开发工具支持。示例包括MPLAB®XC编译器，MPLAB REAL ICE™在线仿真器（零件号DV244005），MPLAB ICD 3在线调试器（零件号DV164035）和PICkit™3入门套件（零件号DV164130）。
族零件
MEC1408-NU
特性
- 3.3伏
- MIPS32®M14K™MI控制器核心
- ACPI 3.0兼容
- 符合PC2001
- VTR（备用）和VBAT（电动飞机）
- 已连接的待机支持
- LPC主机接口
- 8042模拟键盘控制器
- 安全引导ROM加载程序
- 系统到EC消息接口
- 跟踪FIFO调试端口（TFDP）
- 32位RTOS计时器
参数
类型 | 描述 |
Keyboard Scan Matrix | 18x8 |
UART | Full |
Customer Programmable RAM | Yes |
Host Interface | LPC, I2C |
Code Storage | 192 KB SRAM (Code + Data) |
Operating Temperature | 0° C to +70° C |
Low Power Timers | 0 |
Tach | 2 |
Fan Tachometer Inputs | 2 |
8024 Keyboard Controller | Yes |
PCI Resets | 0 |
Data RAM | 32kB |
HW Auto Fan Controller | 0 |
Breathing/ Blinking LED | 3 |
GPIO | 106 |
PWM | 8 |
Package | 128 VTQFP |
LED | 3 |
SMBus Interface | 3 |
Analog to Digital Converter | 8 |
Capture/_Compare | 0 |
Temp Monitoring | 0 |
SMBus Ports | 6 |
BC Link | 2 |
SPI_Host | 0 |
EEPROM | 0 |
AMD SB-TSI | 1 |
PECI | 0 |
ACPI Interfaces | 5 |
Counter/Timers | 4 |
