说明

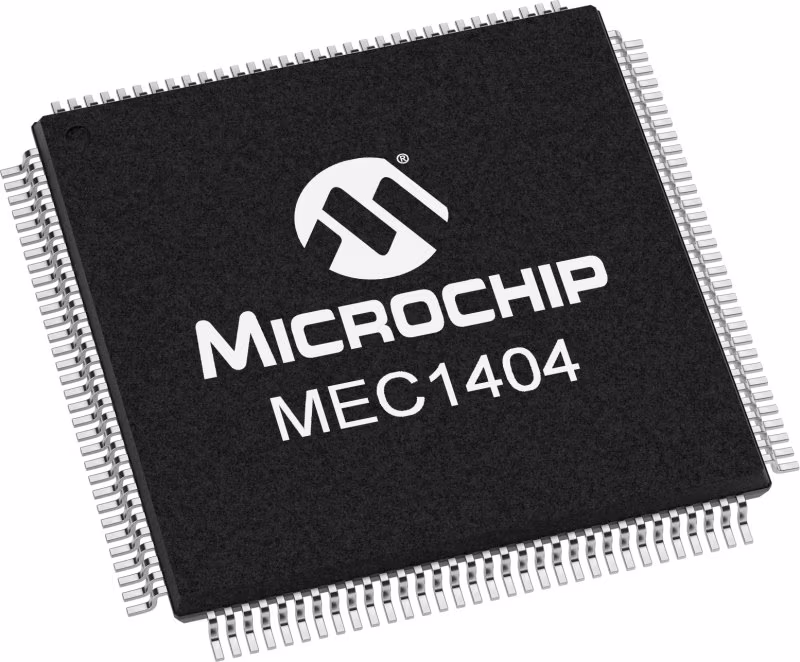

这个MEC140X/1X系列是一种高度可配置、混合信号、高级I/O控制器架构。MEC1404是一个键盘和嵌入式控制器为笔记本电脑和平板电脑平台定制。作为一个具有成本效益的系统解决方案，它包含一个32位MIPS32 M14K微控制器核心128KB紧密耦合的SRAM，用于从SPI加载的代码和数据闪光设计者可以利用主机SPI闪存（用于BIOS存储）用于非易失性EC固件存储。

Microchip的MEC14XX系列通过提供了允许多个I/O信号配置为支持3.3V或1.8V。这消除了对外部电压转换器MEC1406与系统主机通信通过Intel Low Pin Count（LPC）或I2C。

MEC14XX系列的所有成员都是引脚和注册兼容，并得到Microchip的开发支持工具。示例包括MPLAB®XC编译器、MPLABREAL ICE™在线仿真器（零件号DV244005），MPLAB ICD 3在线调试器（零件号DV164035）和PICkit™3入门套件（零件号DV164130）。

族零件
MEC1404-NU
MEC1404-NU-D0
MEC1404-z

特性

• 3.3伏
• 96K针对代码进行了优化
• 针对数据优化的32K
• MIPS32®M14K™MI控制器核心
• ACPI 3.0兼容
• 符合PC2001
• VTR（备用）和VBAT（电动飞机）
• 已连接的待机支持
• LPC主机接口
• 8042模拟键盘控制器
• 安全引导ROM加载程序
• 系统到EC消息接口
• 跟踪FIFO调试端口（TFDP）
• 32位RTOS计时器
