不适用于新设计
说明

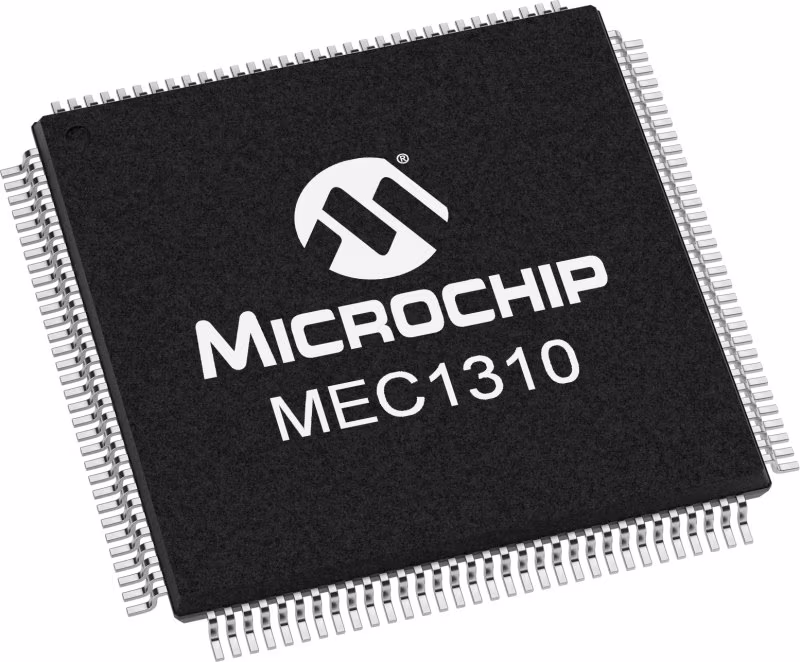

MEC1310是一个笔记本电脑I/O控制器，它包含基于8051的高性能键盘和内部系统控制器嵌入式64KB SRAM、1Kbyte引导ROM和64字节电池备份寄存器。
这个嵌入式64KB SRAM通过HOST/8051 SPI（串行外设）加载接口）内存接口。HOST/8051 SPI内存接口可以配置为交换SPI闪存配置或并行共享SPIFlash配置。它有两个独立的动力平面来提供onâ和系统电源管理功能。此外MEC1310包含复杂的功率控制电路（PCC）。PCC支持多种低功耗模式。
族零件
MEC1310-NU
MEC1310-NU-TR
MEC1310-PZV
特性
- 8051系统控制器
- 128 VTQFP封装
- 外部SPI闪存
- 64 KB内存
- 0.5KB/64KB双端口/64B CMOS
- 18x8键盘扫描矩阵
- 56个GPIO引脚
- 7通用输出引脚
- 5个SMBus端口
- 5个模数转换器通道
- 3只闪烁LED
- 1个低功耗定时器
- 四个PS/2端口
- 16C550A兼容的2引脚UART
- 串行IRQ外围代理接口
- 3 ACPI嵌入式控制器接口
- 4 PWM
- 2个风扇转速表输入
参数
类型 | 描述 |
Keyboard Scan Matrix | 18x8 |
UART | Y |
Customer Programmable RAM | No |
Host Interface | LPC |
Crypto Engine | No |
Code Storage | External SPI Flash |
Operating Temperature | 0° C to +70° C |
Low Power Timers | 1 |
Tach | 0 |
Fan Tachometer Inputs | 2 |
Max Operating Frequency | 32 MHz |
PCI Resets | 0 |
Data RAM | 0.5KB/64KB Dual Port/64B CMOS |
HW Auto Fan Controller | 1 |
Breathing/ Blinking LED | 3 Blink Only |
GPIO | 63 |
PWM | 4 |
Package | 128 VTQFP |
VBAT-Powered, Power Control Interface | N |
LED | 3 |
Analog to Digital Converter | 5 ch |
Capture/_Compare | 0 |
Temp Monitoring | 0 |
SMBus Ports | 5 |
BC Link | 1 |
SPI_Host | 1 |
Flash/Code RAM | 64KB RAM |
EEPROM | 0 |
PECI | 2 |
System Controller | 8-bit |
ACPI Interfaces | 0 |
Counter/Timers | 2 |
