说明

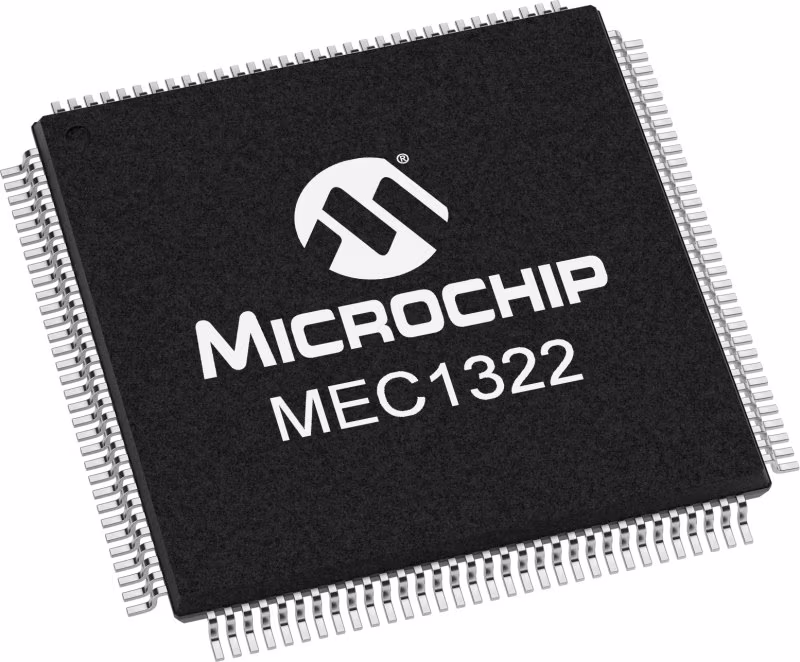

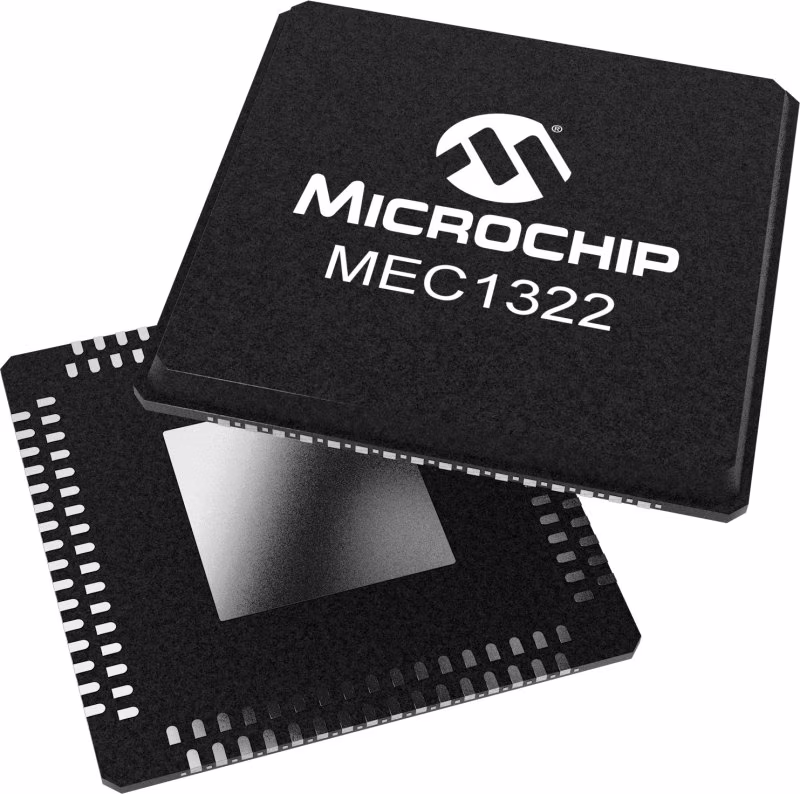

这个MEC1322包含高性能32位嵌入式微控制器具有128千字节的SRAM和32千字节的引导ROM，用于通信系统主机使用Intel®Low Pin Count（LPC）总线。
产品具有两个串行外围接口（SPI）内存接口，允许嵌入式控制器（EC）从外部SPI闪存读取其代码：专用SPI和/或共享SPI。共享SPI接口允许要与一起存储在共享SPI芯片中的嵌入式控制器代码系统BIOS。它支持从私有或VCC1电源接通时的共享SPI闪存设备。MEC1322直接由两个独立的悬挂供电平面（VBAT和VCC1）供电并感应运行时电源平面（VCC）提供“即时开启”和系统电源管理职能。
族零件
MEC1322I-NU-C0
MEC1322-zy
MEC1322酶-C0
MEC1322酶-C0-TR
MEC1322-NU
MEC1322-NU-C0
MEC1322-z-C0
MEC1322-z-C0-TR
特性
- 32位系统控制器
- 132 DQFN包
- 外部SPI闪存
- 96K针对代码进行了优化
- 针对数据优化的32K
- 64B CMOS
- 18x8键盘扫描矩阵
- 116 GPIO引脚
- 5个SMBus端口
- 5个模数转换器通道
- 4个LED
- 2个低功耗定时器
- 4 PWM
- 2个风扇转速表输入
参数
类型 | 描述 |
Keyboard Scan Matrix | 18x8 |
UART | Y |
Host Interface | LPC |
Crypto Engine | Yes |
Code Storage | External SPI Flash |
Operating Temperature | 0° C to +70° C |
Low Power Timers | 2 |
Tach | 0 |
Fan Tachometer Inputs | 2 |
Max Operating Frequency | 48 MHz |
PCI Resets | 0 |
Data RAM | 128KB RAM (Code and Data)64B CMOS |
HW Auto Fan Controller | 1 |
Breathing/ Blinking LED | 4 |
GPIO | 116 |
PWM | 4 |
Package | 132 DQFN |
VBAT-Powered, Power Control Interface | N |
LED | 4 |
Analog to Digital Converter | 5 ch |
Capture/_Compare | 0 |
Temp Monitoring | 0 |
SMBus Ports | 5 |
BC Link | 1 |
SPI_Host | 2 |
Flash/Code RAM | 128KB RAM (Code and Data) |
EEPROM | 0 |
PECI | 3 |
System Controller | 32-bit |
ACPI Interfaces | 2 |
Counter/Timers | 6 |
