说明

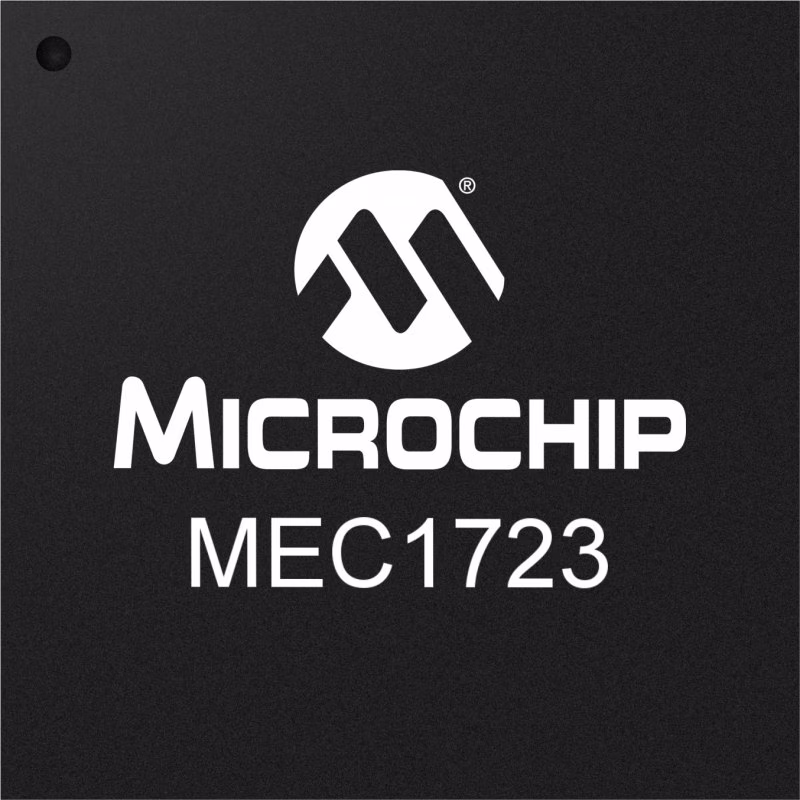

MEC1723是一款低功耗集成嵌入式控制器，专为笔记本应用存储机柜平台设计。MEC1723是一款高度可配置的混合信号高级I/O控制器。它包含一个32位ARM®Cortex-M4F处理器核心，具有紧密耦合的内存，可实现最佳的代码执行和数据访问。嵌入设计中的内部ROM用于存储开机/引导序列和运行时可用的API。

当VTR_CORE应用于设备时，安全引导加载程序API用于从系统的共享SPI Flash设备下载自定义固件映像，从而允许系统设计者自定义设备的行为。MEC1723设备由至少两个独立的挂起电源平面（VBAT和VTR）直接供电，并感应第三个运行时电源平面（VCC），以提供“即时接通”和系统电源管理功能。MEC1723有两组I/O引脚，可在3.3 V或1.8 V下工作。在1.8 V下运行可使MEC1723与最新的平台控制器集线器对接，并将降低设备的总功耗。而3.3 V可使该设备集成到需要3.3 V操作的传统平台中。

MEC1723主机接口是Intel®增强型串行外设接口（eSPI）。eSPI接口是一个1.8V接口，可在单、双和四I/O模式下运行。eSPI接口支持所有四个eSPI通道：外围通道、虚拟线路通道、OOB消息通道和运行时闪存访问通道。eSPI硬件闪存访问通道由引导ROM用于支持主附加闪存共享（MAFS）。此外，MEC1723具有专门设计的硬件，以支持从属连接闪存共享（SAFS）。eSPI SAFS桥接提供了基于区域的保护和锁定安全功能，这将限制特定主机访问闪存的某些区域。可能有一个或多个主机（例如，BIOS、ME等）将通过eSPI接口访问SAF。ARM®Cortex-M4F处理器也被视为主处理器，其访问权限也将限制在SPI闪存的仅EC区域，具体由客户固件应用程序决定。MEC1723安全引导加载程序使用AES-256、ECDSA、SHA-512加密硬件加速器对SPI Flash OEM引导映像进行身份验证和可选解密。MEC1723硬件加速器支持128位和256位AES加密、ECDSA和EC_KCDSA签名算法、1024位至4096位RSA和Elliptic非对称公钥算法以及真随机数生成器（TRNG）。ROM中提供了运行时API，供客户应用程序代码使用加密硬件。此外，该设备还为私钥和ID提供可锁定的OTP存储空间。

MEC1723被设计为集成到低功耗PC架构设计中，并支持ACPI睡眠状态（S0-S5）。在正常操作期间，硬件总是在给定配置的最低功率状态下运行。芯片电源管理逻辑提供两种低功耗状态：轻度睡眠和重度睡眠。这些功能可用于支持S0连接待机状态和较低的ACPI S3-S5系统睡眠状态。在连接待机状态下，任何eSPI命令都会唤醒设备并进行处理。当芯片处于睡眠状态时，它有许多唤醒事件，这些事件可以配置为使设备恢复正常操作。支持的唤醒事件的一些示例包括PS2唤醒事件、RTC、Week Alarm、Hibernation Timer或任何GPIO引脚。

MEC1723提供软件开发系统接口，包括Trace FIFO调试端口、带16C550A寄存器接口的主机可访问串行调试端口、port 80 BIOS调试端口和2引脚串行线调试（SWD）接口。还包括一个用于边界扫描测试的4线JTAG接口。
