说明

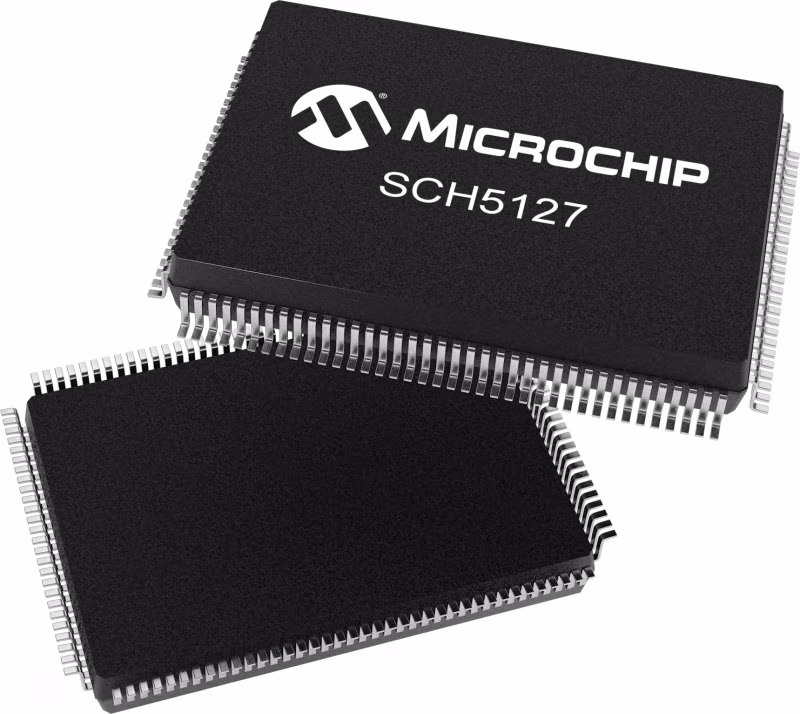

SCH5127是一个3.3V（超级I/O块可耐受5V）PC99/PC2001兼容的超级I/O控制器，具有LPC接口，并且包括硬件监控功能、增强的安全功能、，电源控制逻辑和主板粘合逻辑。
有五个模拟输入用于监控外部电压以及SIO VCC的内部监控（模拟电源well）、VTR（信号电源well）和VBAT电源，并且可以提醒系统超出限制条件，并自动控制的速度多个风扇。
完整的传统超级I/O功能，包括软盘具有SMSC真正CMOS 765B内核和增强型数字数据的磁盘控制器合并了分离器。真正的CMOS（互补金属氧化物半导体）765B核心与IBM PC/XTTM和PC/ATTM体系结构，软件和寄存器兼容SMSC专有的82077AA核心。
族零件SCH5127-NW
特性
- 8042键盘控制器
- 128 QFP封装
- 旧式I/O
- 30个GPIO引脚
- 状态机风扇控制引擎
- IEEE 1284、EPP和ECP兼容并行端口
- 一个IrDA 1.0红外端口
- 一个16C550A UART兼容串行端口
- 3个PWM输出
- 3个风扇转速表输入
- ACPI 1.0/2.0兼容
- 硬件监测：温度、电压和风扇转速监测
- 主板粘合逻辑：各种电源管理和系统逻辑（生成nRSMRST、SMBus隔离缓冲区和缓冲PCI重置输出）
参数
类型 | 描述 |
Customer Programmable RAM | No |
Intruder Detection | Yes |
Operating Temperature | 0° C to +70° C |
PCH Temp Monitoring | No |
Low Power Timers | 999999 |
Tach | 3 |
Deep Sleep S5 | No |
Fan Tachometer Inputs | 999999 |
Glue Logic | Yes |
8024 Keyboard Controller | Yes |
PCI Resets | 4 |
PECI Support | No |
HW Auto Fan Controller | 999999 |
RRCC Auto Fan | No |
Legacy I/O | Yes |
GPIO | 30 |
PWM | 3 |
Package | 128 QFP |
LED | 999999 |
SMBus Interface | No |
Capture/_Compare | 999999 |
Temp Monitoring | 999999 |
SMBus Ports | 999999 |
BC Link | 999999 |
SPI_Host | 999999 |
Security Key Register | No |
EEPROM | 999999 |
AMD SB-TSI | No |
PECI | 999999 |
Resume Reset | Yes |
System Controller | State Machine |
ACPI Interfaces | 999999 |
Fan Control Engine | State Machine |
Counter/Timers | 999999 |
