说明

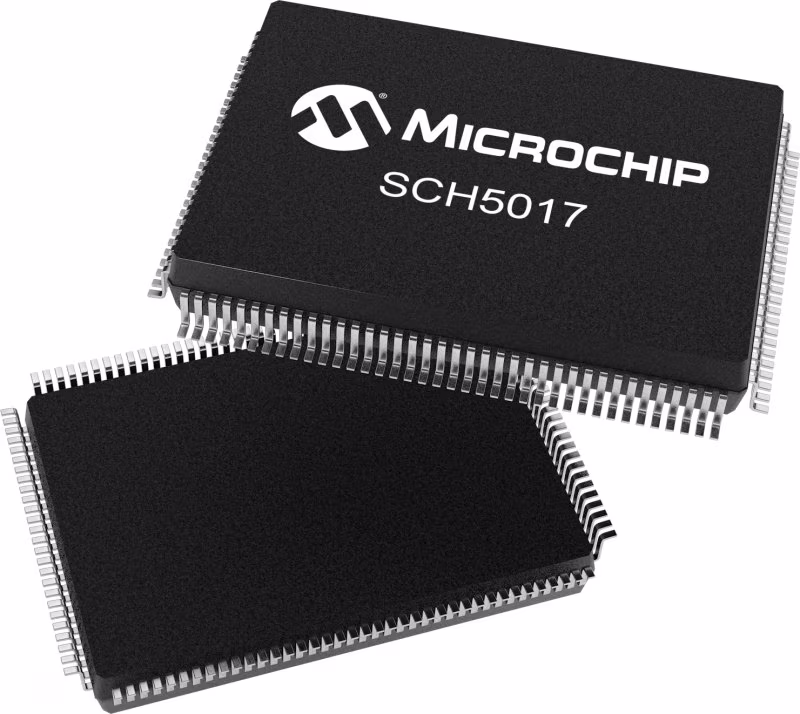

SCH5017是3.3V（超级I/O块可耐受5V）符合PC99/PC2001的超级I/O具有LPC接口的控制器。它包括硬件监控功能、增强的安全功能、电源控制逻辑和主板胶逻辑。
为提供支持通过热二极管输入和用于测量环境温度的内部传感器，并允许两个或三片式线性风扇功能。完整的旧式超级I/O功能包括具有SMSC真正CMOS的软盘控制器（互补金属氧化物半导体）765B核心和增强型数字合并了数据分离器。真正的CMOS 765B核心提供100%与IBM PC/XTTM和PC/ATTM体系结构的兼容性并且软件和注册与SMSC的专有82077AA兼容果心此外，它支持多种低功耗模式并且结合了复杂的功率控制电路。
族零件
SCH5017-NW
特性
- 8042键盘控制器
- 128 QFP封装
- 旧式I/O
- 25个GPIO引脚
- 32字节安全密钥寄存器
- µ控制器风扇控制引擎
- PCH温度监测
- SMBus接口
- 粘合逻辑
- IEEE 1284、EPP和ECP兼容并行端口
- 一个16C550A UART兼容串行端口
- 一个IrDA 1.0红外端口
- 5个PWM输出
- 6个风扇转速表输入
- ACPI 1.0/2.0兼容
- 硬件监测：温度、电压和风扇监测
参数
类型 | 描述 |
Customer Programmable RAM | No |
Intruder Detection | Yes |
Operating Temperature | 0° C to +70° C |
PCH Temp Monitoring | Yes |
Low Power Timers | 0 |
Tach | 6 |
Deep Sleep S5 | No |
Fan Tachometer Inputs | 0 |
Glue Logic | Yes |
8024 Keyboard Controller | Yes |
PCI Resets | 4 |
PECI Support | No |
HW Auto Fan Controller | 0 |
RRCC Auto Fan | No |
Legacy I/O | Yes |
GPIO | 25 |
PWM | 5 |
Package | 128 QFP |
LED | 0 |
SMBus Interface | Yes |
Capture/_Compare | 0 |
Temp Monitoring | 0 |
SMBus Ports | 0 |
BC Link | 0 |
SPI_Host | 0 |
Security Key Register | 32 byte |
EEPROM | 0 |
AMD SB-TSI | No |
PECI | 0 |
Resume Reset | Yes |
System Controller | 8-bit |
ACPI Interfaces | 0 |
Fan Control Engine | µController |
Counter/Timers | 0 |
