说明

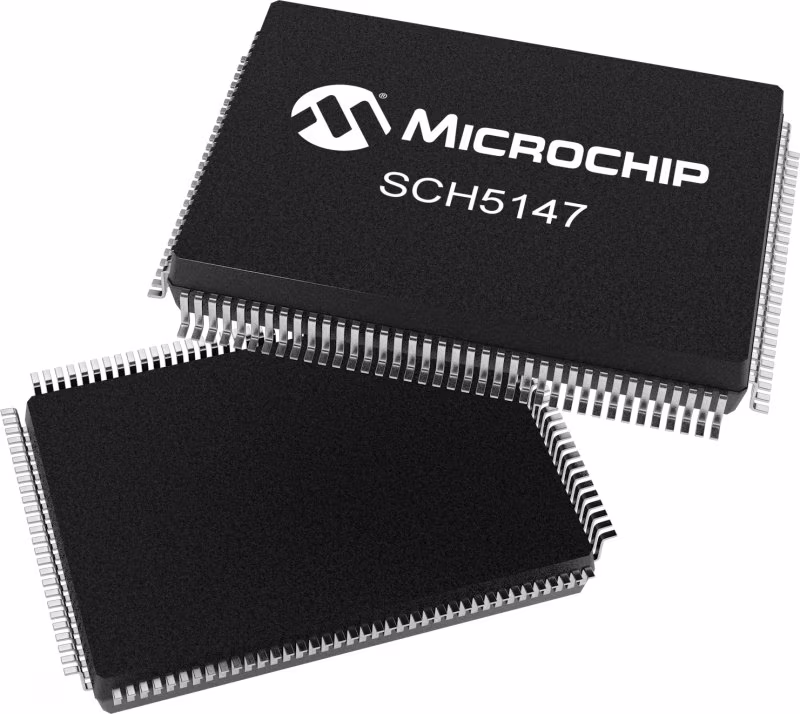

SCH5147是3.3V（超级I/O块可耐受5V）符合PC99/PC2001的超级I/O带有LPC接口的控制器，并包括硬件监控功能、增强的安全功能、电源控制。
有五个模拟用于监测外部电压以及内部监测的输入SIO的VCC（模拟电源阱）、VTR（信号电源阱）和VBAT电源。主板胶逻辑包括各种电源管理和系统逻辑，包括nRSMRST、SMBus的生成隔离缓冲器和缓冲PCI（外围组件互连）重置输出。
完整的遗产超级I/O功能，包括一个软盘控制器SMSC真正的CMOS（互补金属氧化物半导体）765B核心和结合了增强型数字数据分离器。真正的CMOS 765B核心提供与IBM PC/XTTM和PC/ATTM体系结构的100%兼容性并且软件和注册与SMSC的专有82077AA兼容果心
族零件
SCH5147-NW
特性
- 8042键盘控制器
- 128 QFP封装
- 旧式I/O
- 29个GPIO引脚
- 状态机风扇控制引擎
- X1 CPU，x2域，C3/C4 PECI支持
- AMD SB-TSI
- 粘合逻辑
- IEEE 1284、EPP和ECP兼容并行端口
- 一个IrDA 1.0红外端口
- 一个16C550A UART兼容串行端口
- 3个PWM输出
- 3个风扇转速表输入
- 硬件监控功能：温度、电压和风扇速度监控，可以提醒系统超出限制条件，并自动控制多个风扇的速度。
- 通过热二极管输入和内部传感器监测两个外部温度（测量环境温度）。
参数
类型 | 描述 |
Customer Programmable RAM | No |
Intruder Detection | Yes |
Operating Temperature | 0° C to +70° C |
PCH Temp Monitoring | No |
Low Power Timers | 999999 |
Tach | 3 |
Deep Sleep S5 | No |
Fan Tachometer Inputs | 999999 |
Glue Logic | Yes |
8024 Keyboard Controller | Yes |
PCI Resets | 4 |
PECI Support | x1 CPU, x2 domain, C3/C4 |
HW Auto Fan Controller | 999999 |
RRCC Auto Fan | No |
Legacy I/O | Yes |
GPIO | 29 |
PWM | 3 |
Package | 128 QFP |
LED | 999999 |
SMBus Interface | No |
Capture/_Compare | 999999 |
Temp Monitoring | 999999 |
SMBus Ports | 999999 |
BC Link | 999999 |
SPI_Host | 999999 |
Security Key Register | No |
EEPROM | 999999 |
AMD SB-TSI | Yes |
PECI | 999999 |
Resume Reset | Yes |
System Controller | State Machine |
ACPI Interfaces | 999999 |
Fan Control Engine | State Machine |
Counter/Timers | 999999 |
