说明

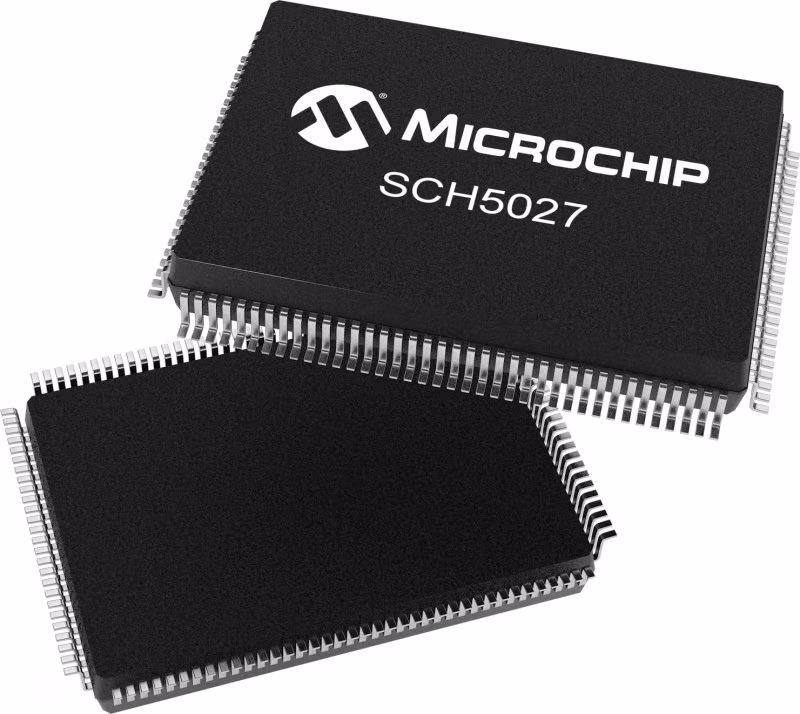

SCH5027是3.3V（超级I/O块可耐受5V）符合PC99/PC2001的超级I/O具有LPC接口的控制器。它包括硬件监控功能、增强的安全功能、电源控制逻辑和主板胶逻辑。
有四个用于监测外部电压和内部监测的模拟输入SIO的VCC（模拟电源阱）、VTR（信号电源阱）和VBAT电源。它还可以监测两个外部二极管，一个内部环境温度传感器或从外部检索温度实现PECI（平台环境控制界面
完整的遗产超级I/O功能，包括一个软盘控制器SMSC的真正CMOS 765B核心和增强型数字数据分离器被纳入其中。真正的CMOS 765B内核与IBM PC/XT和PC/AT体系结构，软件和寄存器与SMSC兼容专有82077AA核心。此外，它支持多个低电源关闭模式，并包含复杂的电源控制电路并且允许两件式或三件式线性风扇功能。
族零件
SCH5027D-NW
SCH5027E-NW
特性
- 8042键盘控制器
- 128 QFP封装
- 25 GPIO
- 32字节安全密钥寄存器
- 状态机风扇控制引擎
- X1 CPU，x2域C3/C4
- SMBus接口（仅从机）
- 粘合逻辑
- IEEE 1284、EPP和ECP兼容并行端口
- 一个16C550A UART兼容串行端口
- 一个IrDA 1.0红外端口
- 5个PWM输出
- 6个风扇转速表输入
- ACPI 1.0/2.0兼容
- 硬件监测：温度、电压和风扇监测
参数
类型 | 描述 |
Customer Programmable RAM | No |
Intruder Detection | Yes |
Operating Temperature | 0° C to +70° C |
PCH Temp Monitoring | No |
Low Power Timers | 0 |
Tach | 6 |
Deep Sleep S5 | No |
Fan Tachometer Inputs | 0 |
Glue Logic | Yes |
8024 Keyboard Controller | Yes |
PCI Resets | 4 |
PECI Support | x1 CPU, x2 domain, C3/C4 |
HW Auto Fan Controller | 0 |
RRCC Auto Fan | No |
Legacy I/O | Yes |
GPIO | 25 |
PWM | 5 |
Package | 128 QFP |
LED | 0 |
SMBus Interface | Yes, (Slave Only) |
Capture/_Compare | 0 |
Temp Monitoring | 0 |
SMBus Ports | 0 |
BC Link | 0 |
SPI_Host | 0 |
Security Key Register | 32 byte |
EEPROM | 0 |
AMD SB-TSI | No |
PECI | 0 |
Resume Reset | Yes |
System Controller | State Machine |
ACPI Interfaces | 0 |
Fan Control Engine | State Machine |
Counter/Timers | 0 |
