说明

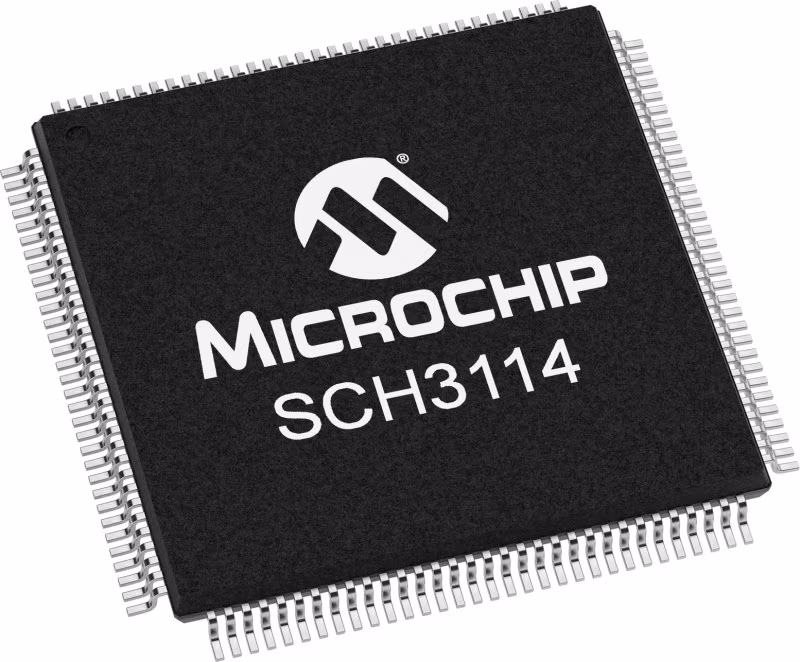

这个SCH3114是一款3.3V（超级I/O块可耐受5V）PC99/PC2001兼容型具有LPC接口的超级I/O控制器，该接口还包括硬件监控功能、增强的安全功能、电源控制逻辑和主板胶逻辑。
这个系统的硬件监控能力包括温度、电压和风扇速度监测。主板胶水逻辑包括各种电源管理和系统逻辑，包括nRSMRST的生成可编程时钟输出和重置生成，包括看门狗计时器。SCH3114包含完整的传统超级I/O，包括一张软盘采用Microchip真正的CMOS 765B内核和增强型数字的磁盘控制器数据分离器。True CMOS 765B核心提供与IBM的100%兼容性PC/XTTM和PC/ATTM体系结构，并且与软件和寄存器兼容使用Microchip专有的82077AA核心。家庭支持多个低功耗模式和ISA即插即用标准寄存器设置（版本1.0a）。
族零件
SCH3114I-NU
SCH3114-NU
特性
- 8042键盘控制器
- 128 VTQFP封装
- 旧式I/O
- 40个GPIO引脚
- 32字节安全密钥寄存器
- 控制器风扇控制发动机
- PCH（平台控制器集线器）温度监测
- 粘合逻辑
- 3个PWM输出
- 3个风扇转速表输入
- IEEE 1284、EPP和ECP兼容并行端口
- 一个IrDA 1.0红外端口
- NS16550兼容UART串行端口
- 四个8针串行端口
- 两个4针串行端口
- 兼容ACPI 1.0/2.0
参数
类型 | 描述 |
Customer Programmable RAM | No |
Intruder Detection | No |
Operating Temperature | -40° C to +85° C |
PCH Temp Monitoring | Yes |
Low Power Timers | 0 |
Tach | 3 |
Deep Sleep S5 | No |
Fan Tachometer Inputs | 0 |
Glue Logic | Yes |
8024 Keyboard Controller | Yes |
PCI Resets | 3 |
PECI Support | No |
HW Auto Fan Controller | 0 |
RRCC Auto Fan | No |
Legacy I/O | Yes |
GPIO | 40 |
PWM | 3 |
Package | 128 VTQFP |
LED | 2 |
SMBus Interface | No |
Capture/_Compare | 0 |
Temp Monitoring | 0 |
SMBus Ports | 0 |
BC Link | 0 |
SPI_Host | 0 |
Security Key Register | 32 byte |
EEPROM | 0 |
AMD SB-TSI | No |
PECI | 0 |
Resume Reset | No |
System Controller | State Machine |
ACPI Interfaces | 0 |
Fan Control Engine | µController |
Counter/Timers | 0 |
