正在供货
说明

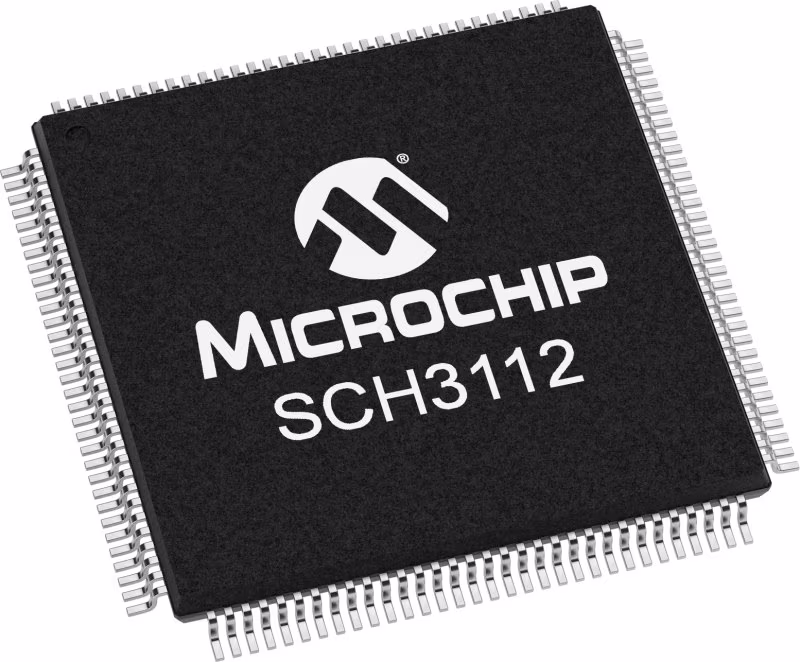

这个SCH3112/SCH3114/SCH3116产品系列为3.3V（超级I/O块为5V容差）PC99/PC2001兼容的带有LPC接口的超级I/O控制器还包括硬件监控功能、增强的安全性功能、电源控制逻辑和主板粘合逻辑。
这些三个产品系列包含完整的传统超级I/O，包括采用Microchip真正的CMOS 765B内核和增强型的软盘控制器数字数据分离器。真正的CMOS 765B核心提供100%与IBM PC/XTTM和PC/ATTM体系结构的兼容性，并且是软件并与Microchip专有的82077AA核心兼容。SCH3112系列支持多种低功耗模式ISA即插即用标准寄存器集（1.0a版）。
族零件
SCH3112I-NU
SCH3112I-NU-R00
SCH3112-NU
特性
- 8042键盘控制器
- 128 VTQFP封装
- 旧式I/O
- 40个GPIO引脚
- 32字节安全密钥寄存器
- µ控制器风扇控制引擎
- PCH（平台控制器集线器）温度监测
- 粘合逻辑
- 3个PWM输出
- 3个风扇转速表输入
- IEEE 1284、EPP和ECP兼容并行端口
- 一个IrDA 1.0红外端口
- NS16550兼容UART串行端口
- 四个8针串行端口
- 两个4针串行端口
- 兼容ACPI 1.0/2.0
- 硬件监测：温度、电压和风扇转速监测。
- 主板胶逻辑：各种电源管理和系统逻辑（生成nRSMRST、可编程时钟输出、重置生成和看门狗定时器）
参数
类型 | 描述 |
Customer Programmable RAM | No |
Intruder Detection | No |
Operating Temperature | -40° C to +85° C |
PCH Temp Monitoring | Yes |
Low Power Timers | 0 |
Tach | 3 |
Deep Sleep S5 | No |
Fan Tachometer Inputs | 0 |
Glue Logic | Yes |
8024 Keyboard Controller | Yes |
PCI Resets | 3 |
PECI Support | No |
HW Auto Fan Controller | 0 |
RRCC Auto Fan | No |
Legacy I/O | Yes |
GPIO | 40 |
PWM | 3 |
Package | 128 VTQFP |
LED | 2 |
SMBus Interface | No |
Capture/_Compare | 0 |
Temp Monitoring | 0 |
SMBus Ports | 0 |
BC Link | 0 |
SPI_Host | 0 |
Security Key Register | 32 byte |
EEPROM | 0 |
AMD SB-TSI | No |
PECI | 0 |
Resume Reset | No |
System Controller | State Machine |
ACPI Interfaces | 0 |
Fan Control Engine | µController |
Counter/Timers | 0 |
