说明

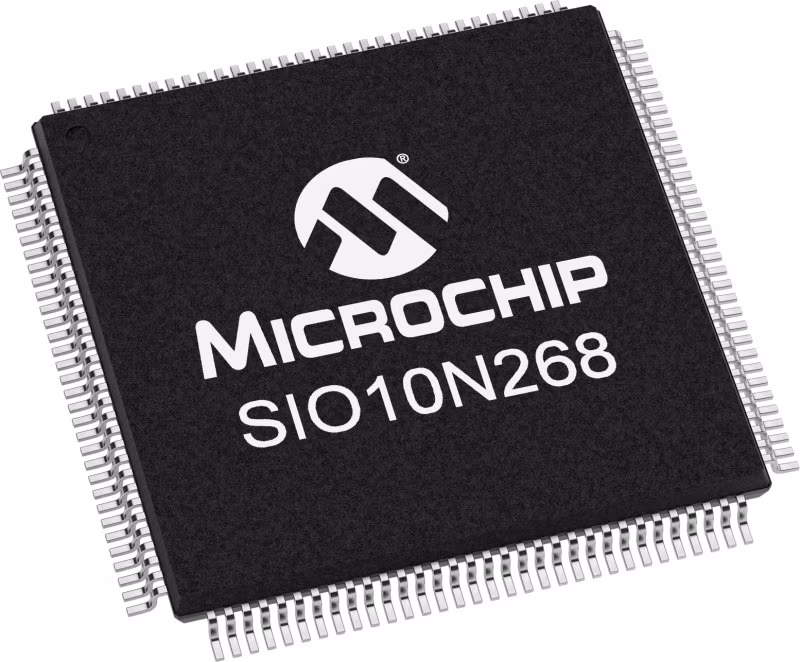

SIO10N268是可以在ISA或LPC总线上使用的单片I/O设备。它是一个3.3伏工作电压（5.0伏耐受电压），PC 99/2001和ACPI 1.0兼容SuperI/O控制器。

此设备包括SMSC真正的CMOS 765B软盘控制器，具有先进的数字数据分离器和带有ChiProtectTM电路的多模并行端口加上EPP和ECP支持。

实现LPC总线LPC模式下的接口。在此模式中，X-Bus接口为能够连接到具有8位数据总线的外部I/O设备以及高达2MB的标准ISA存储设备，这些设备可以用作BIOS闪光每个设备的I/O地址、DMA通道和硬件IRQ在零件中可以通过内部配置重新编程寄存器。SIO10N268是可以在ISA或LPC总线上使用的单片I/O设备。它是一个3.3伏工作电压（5.0伏耐受电压），PC 99/2001和ACPI 1.0兼容SuperI/O控制器。
此设备包括SMSC真正的CMOS 765B软盘控制器，具有先进的数字数据分离器和带有ChiProtectTM电路的多模并行端口加上EPP和ECP支持。

实现LPC总线LPC模式下的接口。在此模式中，X-Bus接口为能够连接到具有8位数据总线的外部I/O设备以及高达2MB的标准ISA存储设备，这些设备可以用作BIOS闪光每个设备的I/O地址、DMA通道和硬件IRQ在零件中可以通过内部配置重新编程寄存器。

族零件
SIO10N268-NU

特性

• 3.3V工作电压
• 128 VTQP包
• 33个GPIO引脚
• 2闪烁LED
• 看门狗计时器
• 4个16C550兼容UART
• ACPI 1.0兼容
• CMOS 765B软盘控制器
• 支持ChiProtectTM、EPP和ECP的多模并行端口
• 支持ISA即插即用标准（1.0a版）
• 一个UART包括对串行红外接口的额外支持。符合：IrDA v1.2（快速IR）、HPSIR和ASKIR格式以及消费者IR。）
