说明

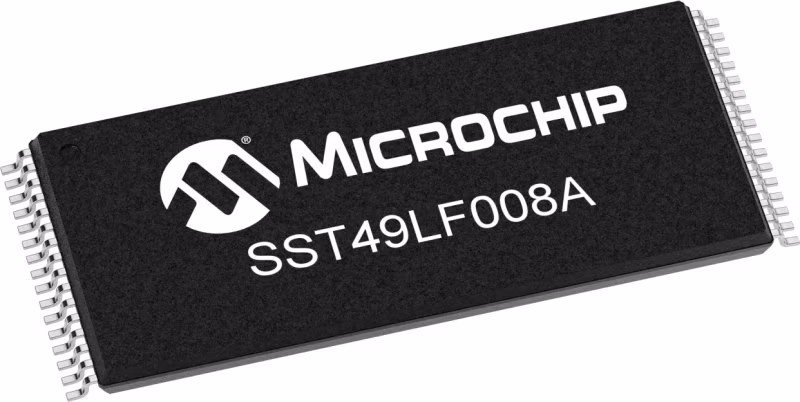

SST49LF008A闪存设备设计为与用于PC-BIOS应用的Intel 82802固件集线器（FWH）设备读取兼容。除了通过五个通用输入增加系统设计灵活性外，这些设备还为代码和数据的存储和更新提供保护。SST49LF008A支持两种接口模式：用于系统内编程的固件集线器（FWH）接口模式和用于PC-BIOS应用程序的快速工厂编程的并行编程（PP）模式。

特性

• 适用于Intel 8xx芯片组的固件集线器
• 用于代码/数据存储的8 Mbit超级闪存阵列–1024K x8
• 灵活的擦除功能-统一的4K字节扇区-统一的64KB覆盖块-64KB顶部引导块保护-仅适用于PP模式的芯片擦除
• 单个3.0-3.6V读写操作
• 卓越的可靠性-耐久性：100000个周期（典型）-数据保留期超过100年
• 低功耗-有源读取电流：6 mA（典型）-待机电流：10µA（典型）
• 扇区擦除时间：18毫秒（典型）
• 块擦除时间：18毫秒（典型）
• 芯片擦除时间：70毫秒（典型）
• 字节编程时间：14µs（典型）
• 芯片重写时间：15秒（典型）
• 单脉冲编程或擦除内部定时生成
• 两种操作模式固件集线器接口（FWH）模式用于系统内操作并行编程（PP）模式用于快速生产编程
• 固件集线器硬件接口模式支持字节读写的5信号通信接口33 MHz时钟频率操作WP#和TBL#引脚为整个芯片和/或顶部引导块提供硬件写保护所有块的块锁定寄存器标准SDP命令集数据#写检测结束轮询和切换位5 GPI引脚系统设计灵活性–4个ID引脚可用于多芯片选择
• 并行编程（PP）模式11引脚多路地址和8引脚数据I/O接口支持快速系统内或PROM编程用于制造
• CMOS和PCI I/O兼容性
• 可提供封装32引脚PLCC 32引脚TSOP（8mm x 14mm）40引脚TSOP
• 所有非铅（无铅）设备均符合RoHS标准
