说明

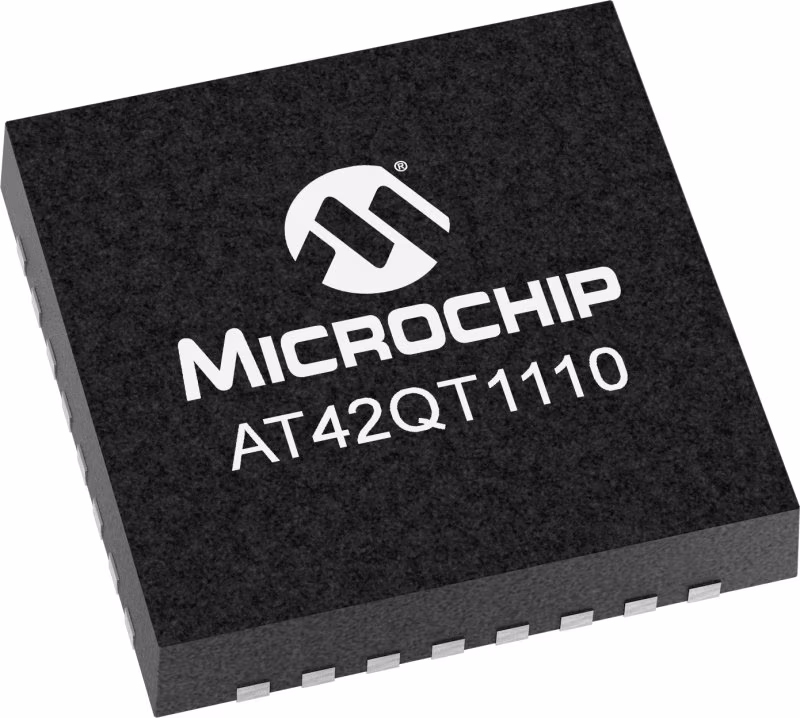

Microchip AT42QT111x标准化电容式触摸控制器，具有可配置的11键QTouch按钮和保护通道，可提供可靠的电容式用户界面。它可以用于任何需要按钮的应用程序。它的键可以构造成不同的形状和大小。该设备包括在各种变化条件下提供稳定感测所需的所有信号处理功能。输出完全消除抖动。操作只需要几个外部组件。

42AT1110在3V-5.5V范围内工作，而42QT1111在1.8V-5.5V范围内工作

42AT1110具有“扩展脉冲时间”配置

特性

• 多达11个QTouch®通道
• 由施加到SYNC引脚的信号或AT42QT111x内部时钟定时的定期间隔触发的按键测量
• 按顺序测量按键以获得更好的性能，或按平行组测量按键以加快操作速度
• 按键触摸的原始数据可以通过SPI接口作为报告读取
• 离散、可配置的“检测”输出指示单个按键触摸（7键模式）
• 设备配置可以存储在EEPROM中
• 专利扩频电荷转移（直接模式）
• 关键外形尺寸：6mm或更大（取决于面板厚度）；可能有多种不同的尺寸和形状，包括实心或环形
• 关键间距：中心到中心7mm或更大（取决于面板厚度）
• 所需PCB层：一层
• 电极材料：蚀刻铜、银、碳、氧化铟锡（ITO）
• 电极基板：PCB、FPCB、塑料薄膜、玻璃
• 面板材料：塑料、玻璃、复合材料、涂漆表面（低颗粒密度金属漆
• 可能的
• 面板厚度：最大10毫米玻璃，5毫米塑料（取决于电极尺寸）
• 按键灵敏度可通过串行接口上的简单命令进行单独配置
• 获得专利的相邻密钥抑制®（AKS®）技术可实现准确的密钥检测
• 接口：全双工SPI从模式（1.5 MHz），CHANGE引脚，离散检测输出
• 基于硬件设计和固件调整提高了耐湿性
• 1110年第42季度：3伏−5.5伏
• 1111年第42季度：1.8伏−5.5伏
• 符合RoHS标准的32引脚5？5毫米QFN
• 符合RoHS标准的32引脚7毫米TQFP
• 信号处理：自校准、自动漂移补偿、噪声滤波、AKS技术
• 应用：消费和工业应用，如电视、媒体播放器
