说明

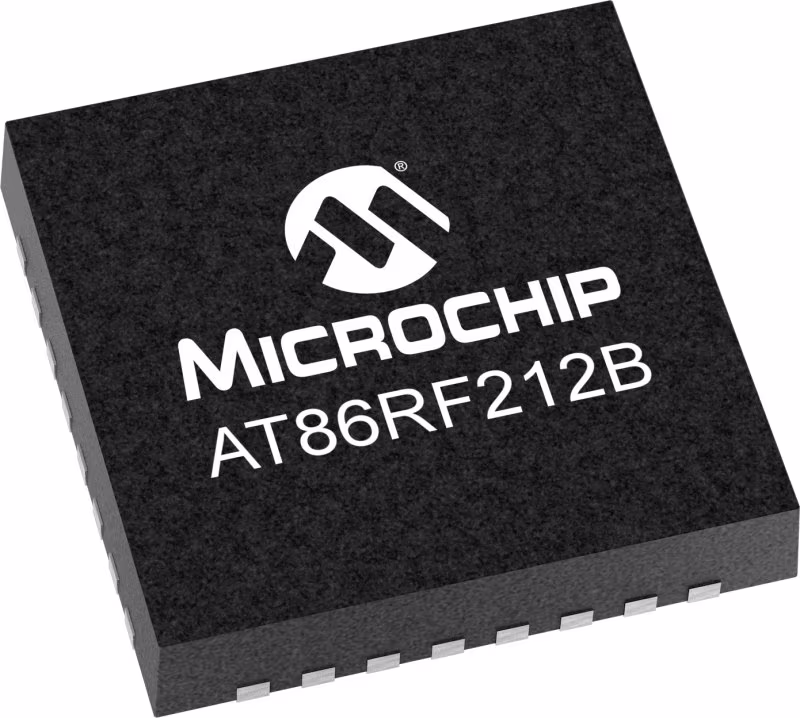

低功率、低电压700/800/900MHz收发器，专为低成本IEEE 802.15.4-2011、ZigBee Pro、6LoWPAN和高数据速率ISM应用而设计，可在中国、欧洲、北美和日本使用。收发器提供极端的120 dB链路预算（-110 dBm接收器灵敏度/+10 dBm发射功率）。它是一种真正的SPI到天线解决方案，在天线和微控制器之间提供完整的无线电收发器接口。MAC和AES硬件加速器提高了整个系统的功率效率和时序。

它包括模拟无线电收发器和数字解调，包括时间和频率同步以及数据缓冲。所有RF关键组件都集成在一个芯片上，最大限度地减少了天线、晶体和去耦电容器所需的外部组件数量。双向差分天线引脚用于传输和接收，无需外部天线开关。

一个内部128字节RAM缓冲区发送和接收数据。两个片上低压差（LDO）稳压器提供内部模拟和数字1.8V电源。

特性

• 779～787MHz的中国WPAN频段
• 863至870MHz的欧洲SRD频段
• 北美ISM频段从902到928MHz
• 日语频段915至930MHz
• 具有20和40kb/s的BPSK，符合IEEE®802.15.4-2003/2006/2011
• O-QPSK，具有100和250kb/s，符合IEEE 802.15.4-2006/2011
• 250kb/s的O-QPSK，符合IEEE 802.15.4-2011
• 具有200、400、500和1000kb/s PSDU数据速率的O-QPSK
• 频带和数据速率的灵活组合
• 接收器灵敏度高达-110dBm
• 可编程TX输出功率高达+11dBm
• 睡眠=0.2岛
• TRX_OFF=450岛
• RX_ON=9.2毫安
• BUSY_TX=18.0mA，TX输出功率+5dBm
• 带内部调节器的超低电源电压（1.8V至3.6V）
• 可通过快速SPI访问的寄存器、帧缓冲区和AES
• 来自无线电收发器的带预分频器的时钟输出
• 用于数据缓冲的128字节FIFO（SRAM）
• 完全集成、快速稳定的PLL，支持跳频
• 蓄电池监控器
• 可调节接收器灵敏度
• 集成TX/RX开关、LNA和PLL环路滤波器
• 自动VCO和滤波器校准
• 集成16MHz晶体振荡器
• FCS计算和畅通通道评估
• RSSI测量、能量检测和链路质量指示
• 自动确认和重传
• CSMA-CA和先听后说（LBT）
• 自动地址过滤和FCS自动检查
• AES 128位硬件加速器
• 天线分集
• 用于外部射频前端控制的RX/TX指示
• 用于安全应用的真随机数生成
• 很少需要外部组件（晶体、电容器和天线）
• 出色的ESD稳健性
• 工业温度范围从-40°C到+85°C
• 32引脚薄型QFN封装5 x 5 x 0.9mm³
• RoHS/全绿色
• 符合IEEE 802.15.4-2003/2006/2011
• 符合ETSI EN 300 220-1和FCC 47 CFR第15.247节
