特性

产品详情和应用

ADM705/ADM706/ADM707/ADM708微处理器监控电路均适合监控5 V电源/电池，也可用于监控微处理器活动。

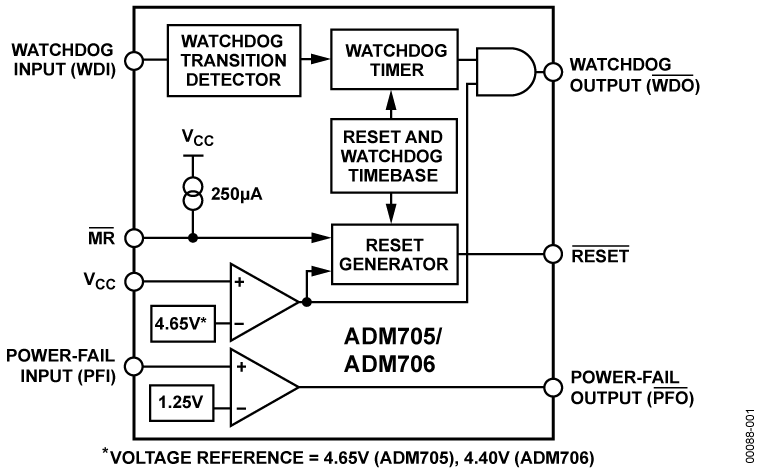

ADM705/ADM706提供电源监控电路，该电路可在上电、关断和掉电情况下产生复位输出。即使VCC低至1 V，复位输出仍然可以工作。还提供独立的看门狗监控电路。如果看门狗输入在1.60秒内未触发，该电路会被激活。

此外还集成一个1.25 V阈值检测器，用于发出电源故障警告、检测低电池电量或监控附加电源。另外还提供低电平有效、去抖手动复位输入(MR)。

除了复位阈值监控电平分别为4.65 V和4.40 V以外，ADM705和ADM706两者完全相同。

ADM707和ADM708的功能与ADM705和ADM706类似，不同之处是不提供看门狗定时器功能。相反，它们具有高电平有效复位输出(RESET)和低电平有效复位输出(RESET)。除了复位阈值监控电平分别为4.65 V和4.40 V以外，ADM707和ADM708两者完全相同。

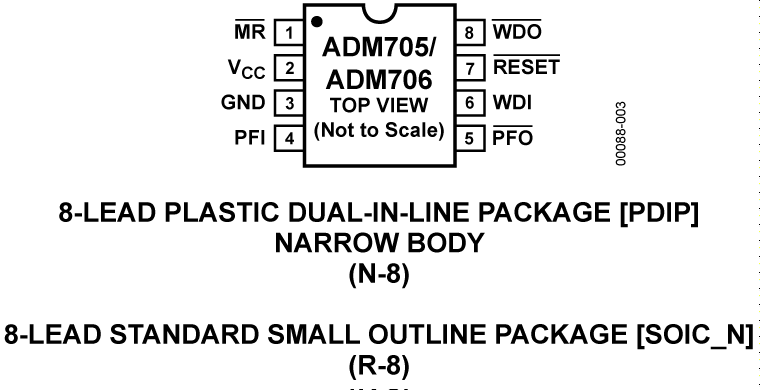

所有器件均提供8引脚窄体PDIP和8引脚SOIC两种封装。

数据手册, Rev. F, 2/07
