• 500nA 静态电流
• 在整个温度范围内实现了 ±1.5% (最大值) 的准确度
• 可在低至 1.6V 的电源电压条件下正常运作
• 可调复位门限
• 可调电源故障门限
• 预警电源故障输出

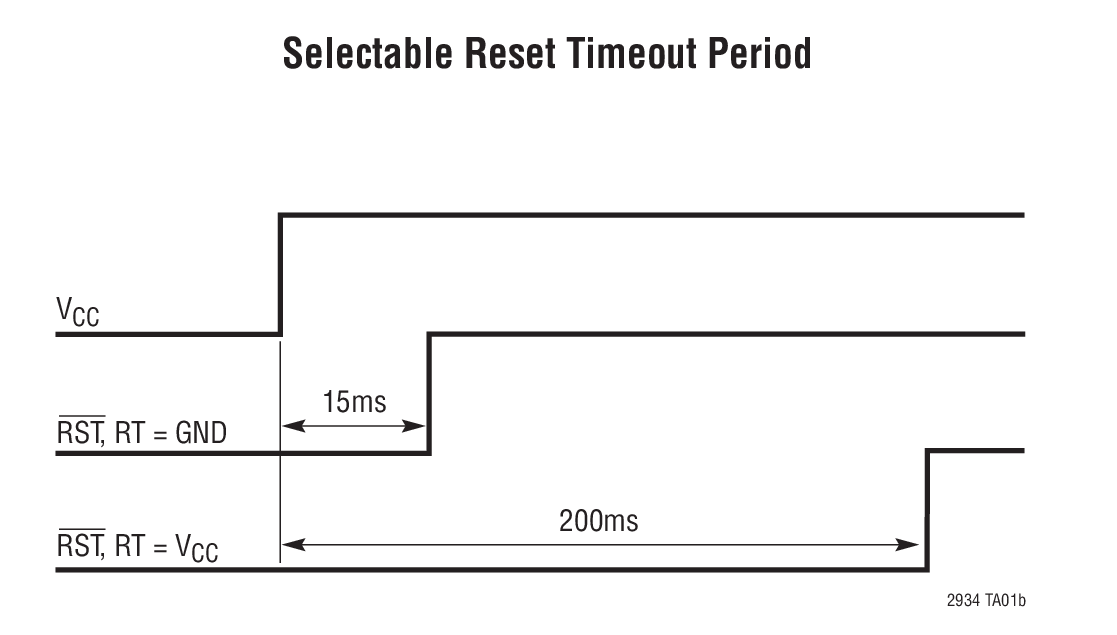

• 可选的 15ms 或 200ms 复位超时
• 手动复位输入

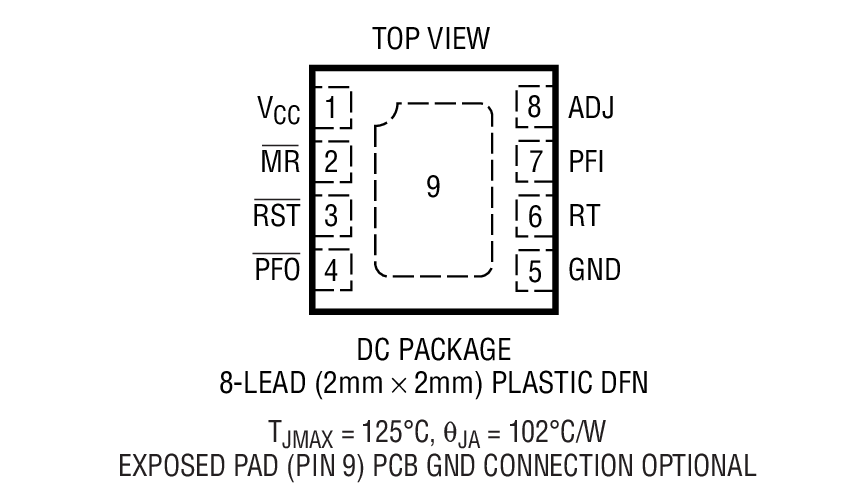

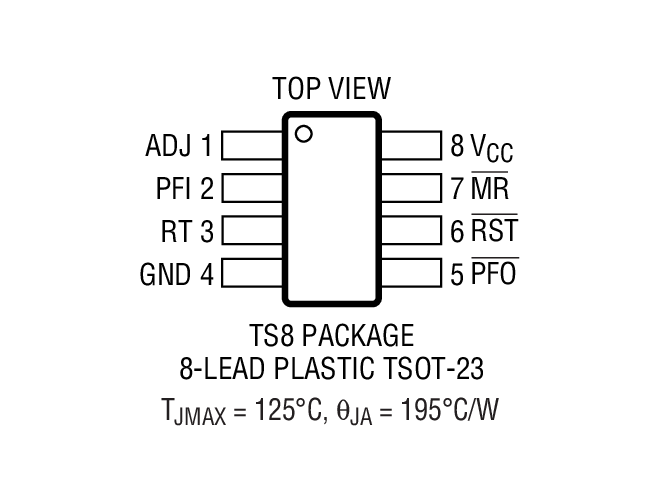

• 紧凑型 8 引脚、2mm x 2mm DFN 和 TSOT-23 (ThinSOT^™) 封装

产品详情和应用

LTC^®2934 超低功率电压监视器提供了系统初始化、电源故障报警和复位发生功能。低静态电流 (典型值为 500nA) 使得 LTC2934 成为电池供电型应用的理想选择。

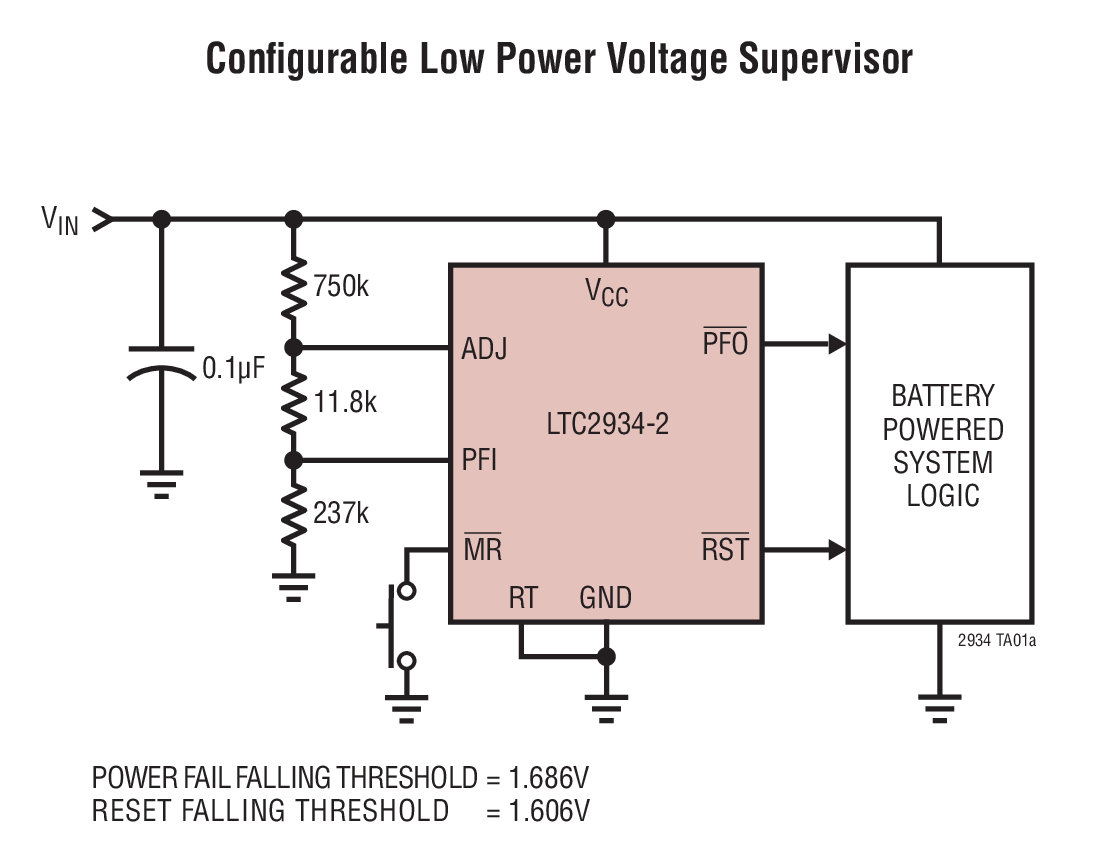

精准的电源故障和复位电压可以独立地进行配置。当 PFI 输入降至 0.4V 以下时，将在电源故障输出端 (PFO) 上提供一个“即将出现低电压条件”的预警。监控电路负责监视 ADJ 输入，并在 ADJ 降至 0.4V 以下时把 RST 拉至低电平。当 ADJ 从一个低于门限的条件逐渐上升时，一个内部复位定时器将在超过 ADJ 门限达 5% 之后被起动。复位超时将使 RST 输出返回高态的过程产生延迟。一个与 MR 输入相连的按钮开关通常用于强制执行手动复位。输出 RST 和 PFO 存在于开路漏极 (LTC2934-1) 或有源上拉电路 (LTC2934-2)。工作温度范围为 -40℃ 至 85℃。

Applications

• 便携式设备
• 电池供电型设备
• 安全系统
• 销售点设备
• 无线系统
