特性

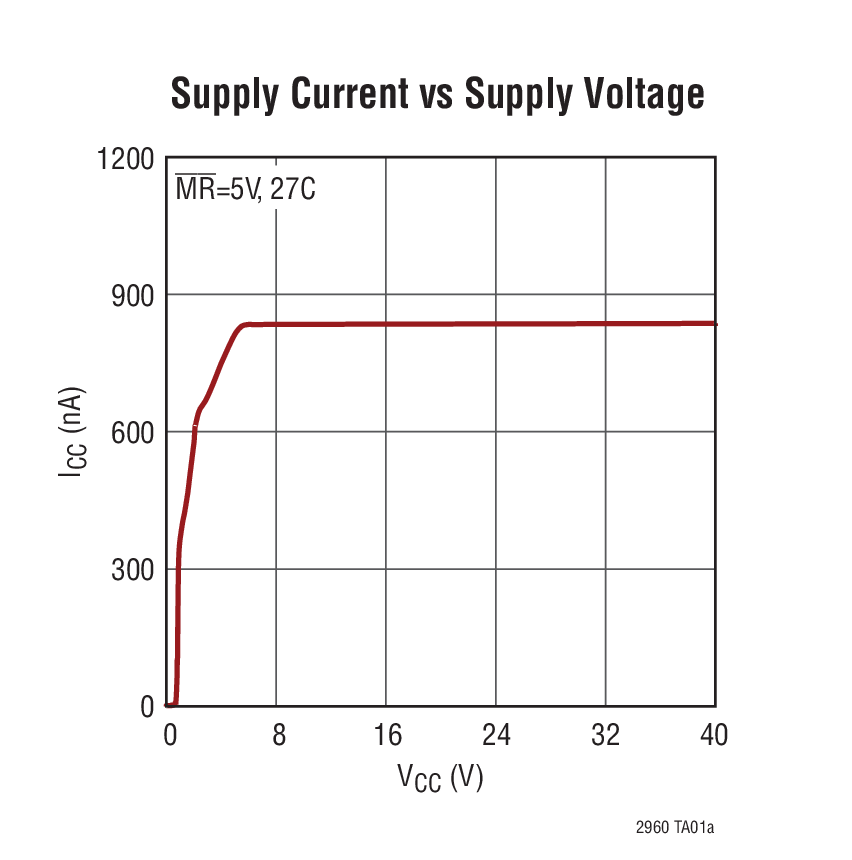

• 850nA 静态电流
• 工作范围：2.5V < V_CC < 36V
• 在整个温度范围内提供了 1.5% (最大值) 的准确度
• 可调复位门限
• 宽温度范围：-40^°C 至 125°C
• 可调 IN⁺/ IN^– 门限
• 手动复位输入

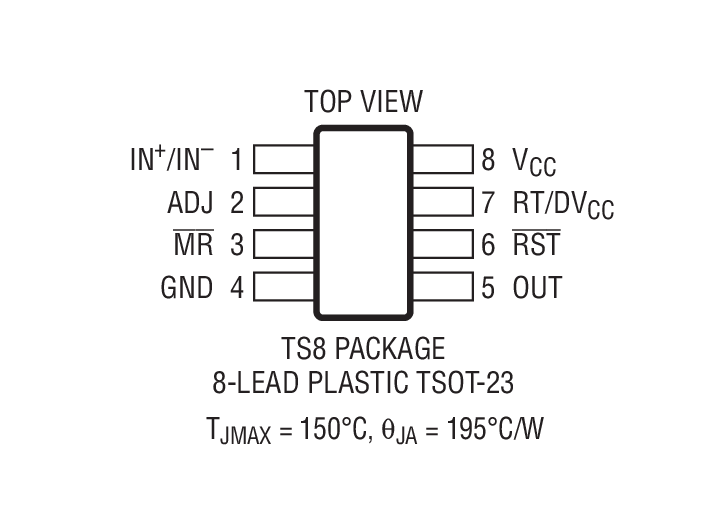

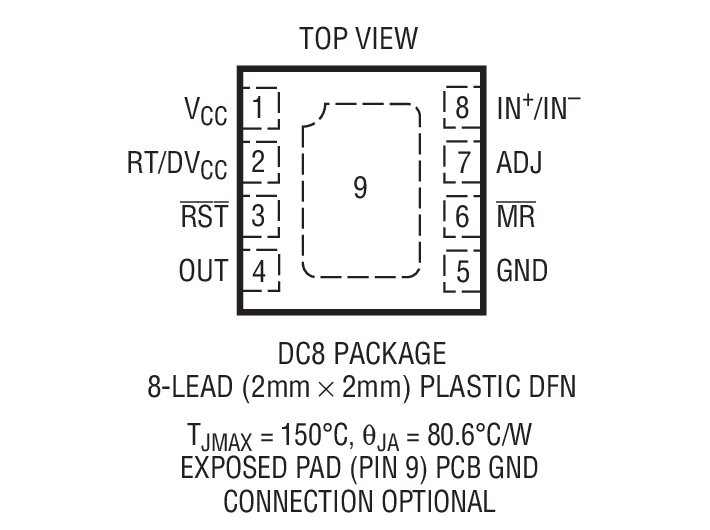

• 紧凑型 2mm x 2mm 8 引脚 DFN 封装和 TSOT-23 (ThinSOT^™) 封装

产品详情和应用

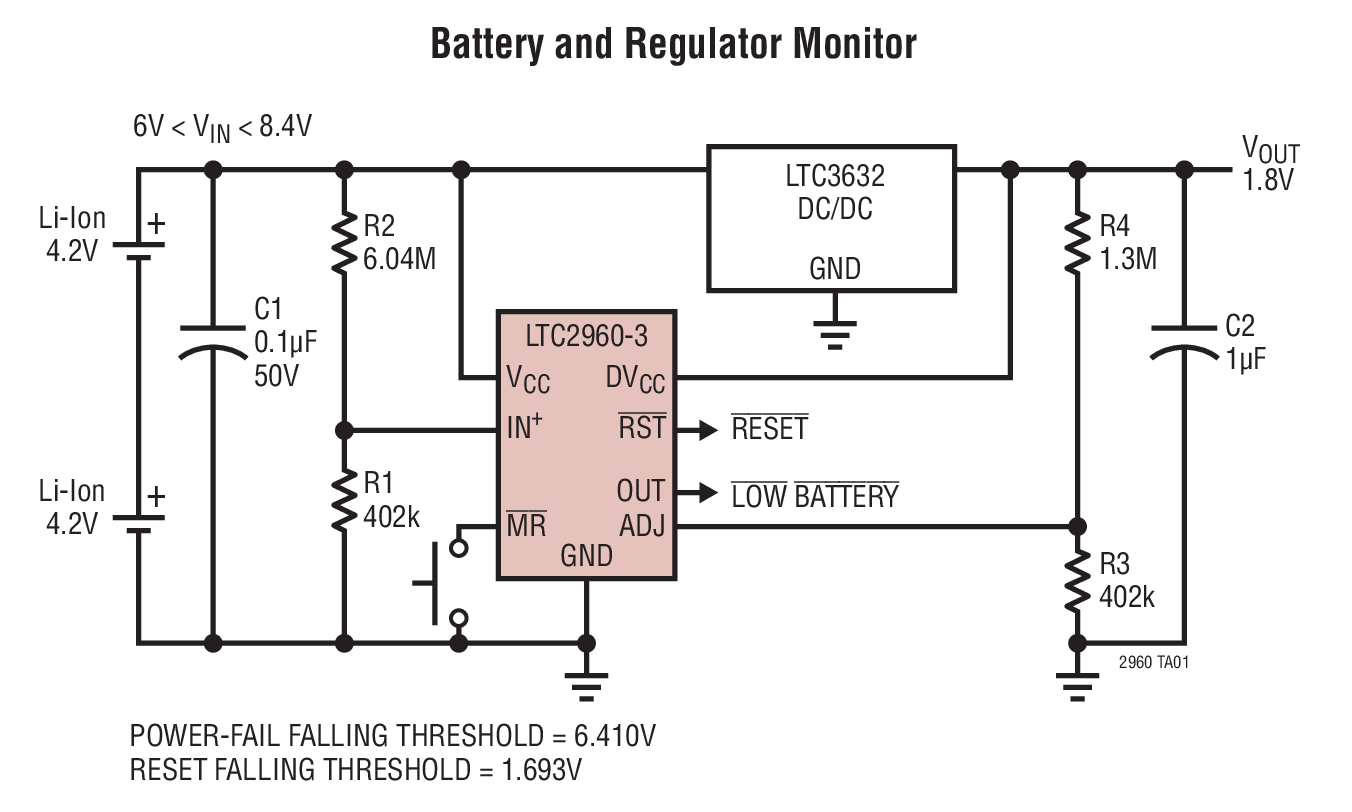

LTC^®2960 是一款纳安级电流、高电压、两输入电压监视器，非常适合于多节电池应用。外部阻性分压器用于配置定制比较器门限。监控电路负责监视 ADJ 输入，并在输入降至门限以下时将 RST 输出拉至低电平。当输入升至门限以上时，一个复位超时周期将延迟 RST 输出恢复至一种高阻抗状态。备用比较器允许利用一个同相输入 IN⁺ (LTC2960-1 / LTC2960-3) 或一个反相输入 IN^– (LTC2960-2 / LTC2960-4) 来检测电压状况。该器件提供了一个手动复位 (MR) 输入，用于实现复位输出的外部启动。

LTC2960-1 / LTC2960-2 上提供的其他选项包括一个复位超时周期选择引脚 RT，用于选择 15ms 或 200ms 的复位超时周期。LTC2960-3 / LTC2960-4 则具有一个 200ms 的固定复位超时周期。RST 和 OUT 输出可利用有源上拉电路提供至一个输出逻辑电源引脚 (LTC2960-3 / LTC2960-4) 或 36V 漏极开路输出 (LTC2960-1 / LTC2960-2)。

• 便携式设备
• 电池供电型设备
• 安全系统
• 汽车系统
