特性

产品详情和应用

MAX16008/MAX16009是可调节的四路窗口电压监视器，采用薄型QFN封装。这些器件监视多路电源电压，提高了系统可靠性，当任何电压高于其过压门限或者低于其欠压门限时，都会产生故障信号。

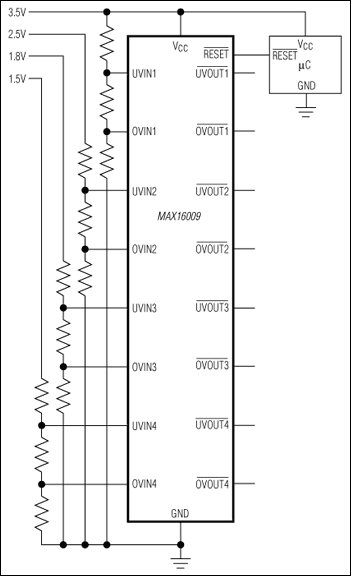

这些器件提供用户可调门限，允许监视低至0.4V的电压。这些器件可以使用3个外部电阻设置每个窗口监视器的过压门限和欠压门限。

为指示故障情况，每一个监视门限都具有独立的开漏极输出。这些输出可以通过“线或”连接到一起，以指示单个故障输出。开漏极输出带有30µA内部上拉电流，但可被外部驱动至其他电平，以实现与其他逻辑电平接口。

两款器件都提供状态控制输入，可在状态测试过程中或者上电后的任何时候禁止输出。MAX16009提供复位输出，一旦所有电压都处于其门限范围以内时，复位输出将在复位超时周期结束后解除复位状态。复位超时内部设置为140ms (最小值)，但也可以用一个外部电容来调整复位超时。此外，MAX16009还提供手动复位输入。

该系列器件采用4mm x 4mm TQFN封装，工作温度范围：-40°C至+125°C。

应用

• 多电压ASIC
• 网络/电信设备
• 服务器
• 存储设备
