特性

• 小方案尺寸
  • 2.35V至5.50V工作电压
  • 只需1个外部元件
  • 150µA工作电流
  • 8µA关断模式
• 高精度
  • 102.5%至110%可选择OV监测器
  • 97.5%至90%可选择UV监测器
  • ±1%精度
  • 0.5%步长
  • 符合ASIL-D标准
• 高度集成
  • 5路固定电压监测输入
  • 2路差分DVS跟踪电压监测输入，带有远端地监测
  • 电源排序记录
  • 简单或质询/应答窗看门狗
  • 故障记录
  • I²C接口上支持CRC
  • 可编程I²C地址
  • OTP配置，带有纠错码和重装载功能
  • 可编程低电平有效RESET引脚
• 16引脚侧面防潮TQFN封装，带裸焊盘(3mm x 3mm)
• AEC-Q100认证
• -40°C至+125°C工作温度范围

产品详情和应用

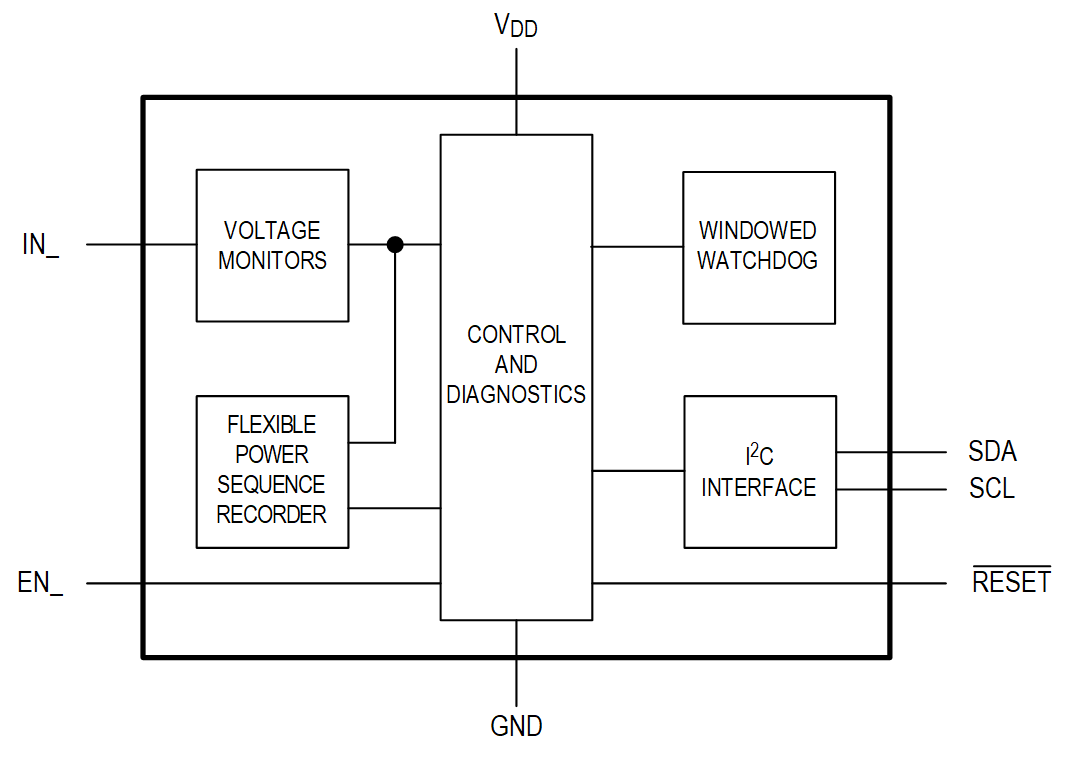

MAX20480是符合ASIL标准的完备SoC电源系统监测器，多达7路电压监测输入。每路输入均具有可编程OV/UV门限，介于2.5%至10%之间，精度为±1%。其中两路输入具有独立的远端地检测输入，通过集成I²C接口支持DVS。

MAX20480包含可编程灵活上电顺序记录器(FPSR)。该记录器独立储存上电和断电时标，支持开/关和休眠/待机电源排序。MAX20480也包含可编程质询/应答看门狗，通过I²C接口访问；此外也包括可编程低电平有效RESET输出。

与独立IC或分立式元件相比，MAX20480在提高可靠性的同时大大降低系统尺寸和元件数量。与监控控制器配合使用时，MAX20480满足ASIL-D可靠性标准。器件工作在-40°C至+125°C环境温度范围。

应用

• ADAS
• 无人驾驶系统
• 电源系统监控和MCU/SoC监测
• 远端传感器模块
